一、检测内容及要求
检测内容：

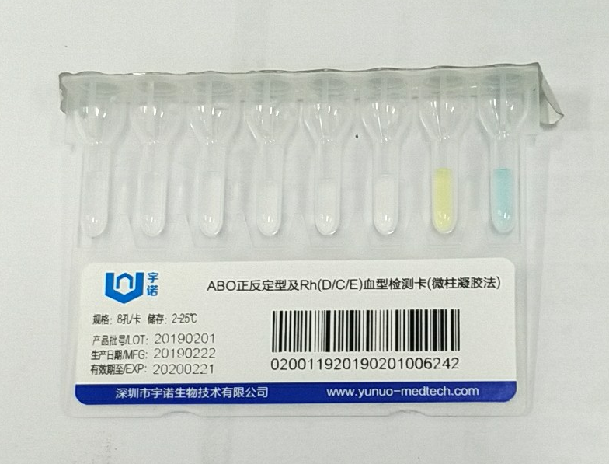

最大尺寸长40mm*宽30mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 上清高度 | 同轴光 | 可检 | 重复精度±0.03 |
| 2 | 凝胶高度 | 同轴光 | 可检 | 重复精度±0.03 |
| 3 | 标签检测 | 环形光 | 可检 |
|
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |

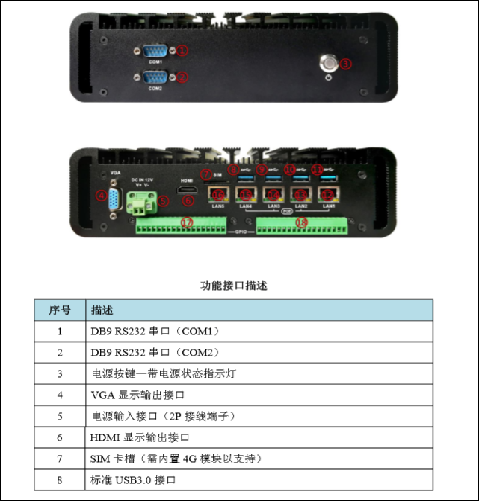

| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 3套 |
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 3套 |
| 7 | 光源 | 定制光学自适应光源 | 3套 |
| 8 | 检测平台 | 客供 | 1套 |

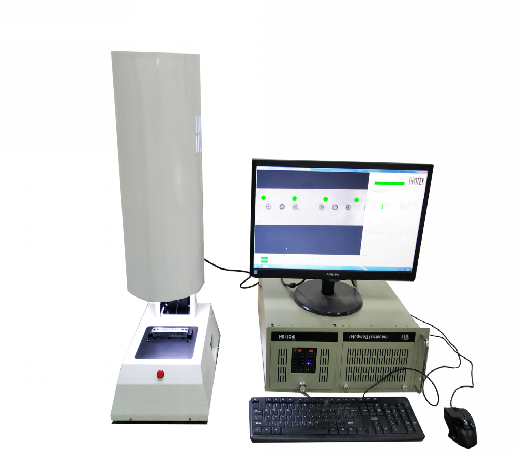

三、设备外观3D立体图
四、样件测试图片:

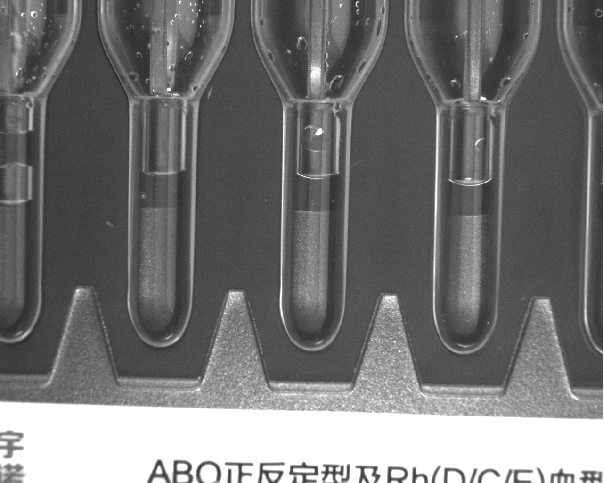

1.同轴光检测原图：

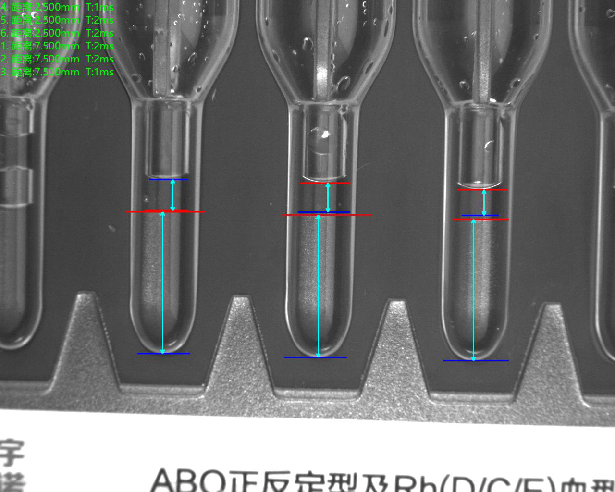

2.同轴光检测良品分析图（局部）：OK

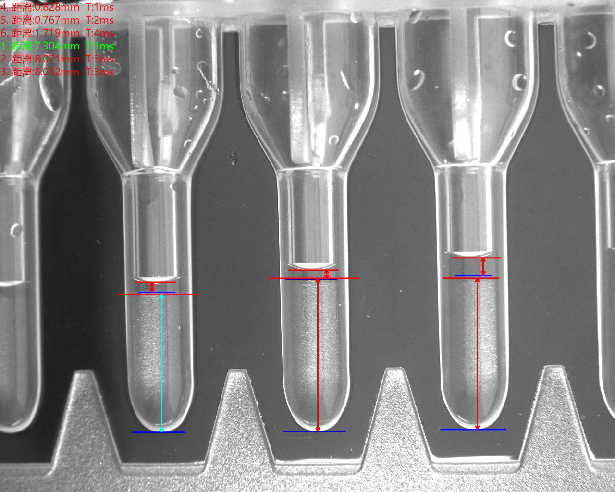

3.同轴光检测不良品分析图（局部）：NG

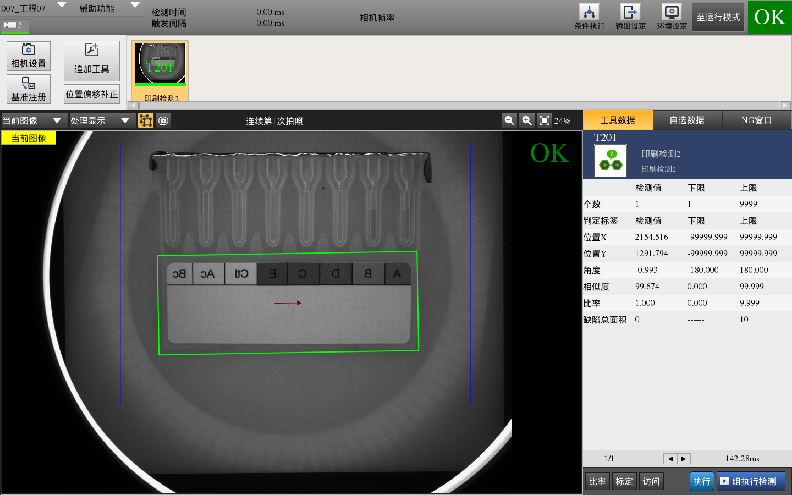

4.正光检测良品分析图：OK
4.正光检测良品分析图：OK

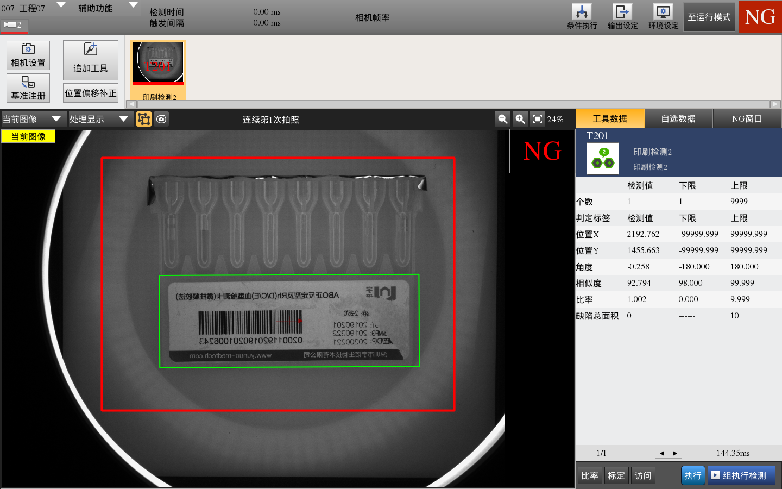

5.正光检测不良品分析图：NG
五、系统安装要求:
设备放置的检测空间: 在客户原有设备上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
