支架螺孔定位采用机器视觉技术方案
机器视觉技术,支架螺孔定位采用机器视觉技术方案,检测内容： 最大尺寸长70mm*宽70mm*高70mm的产品的丝印、标签、外观检测 序号 检测位置 检测方式 是否可检 1 OP7护耳弹片位置 顶部背光检测 可
一、检测内容及要求
检测内容：
最大尺寸长70mm*宽70mm*高70mm的产品的丝印、标签、外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | OP7护耳弹片位置 | 顶部背光检测 | 可检 |
| 2 | OP5螺母位置 | 可检 | |
| 3 | OP3螺母位置 | 可检 | |
| 4 |
|
|
|
| 5 | OP2-1螺母位置 | 底部正光检测 | 可检 |
| 6 | OP1螺母位置 | 可检 | |
| 7 | OP2-2螺母位置 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于40件(取决于产品送料速度)。

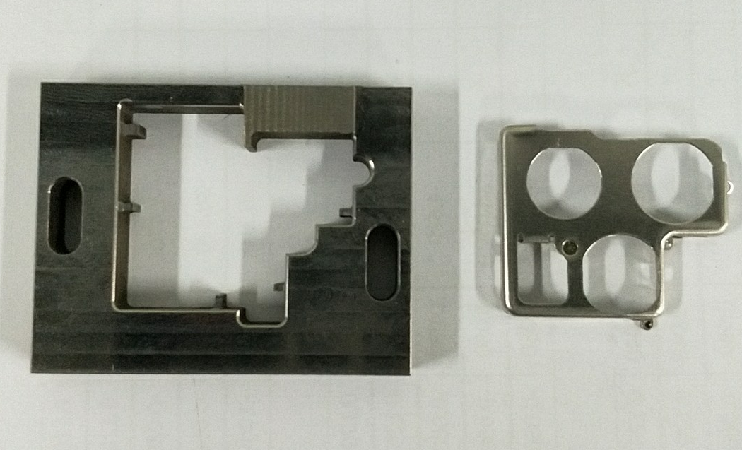

样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |

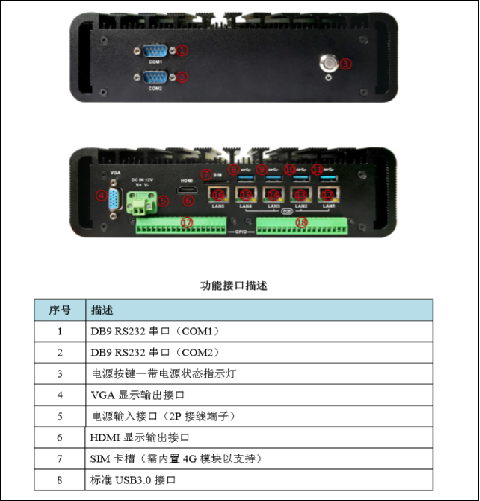

| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | SONY工业相机 | 2套 |
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
| 7 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 客供 | 1套 |

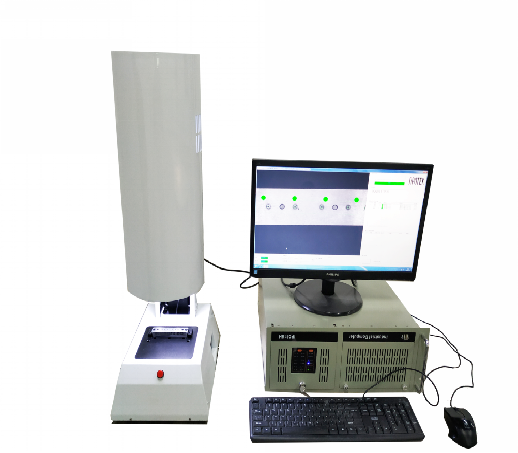

三、设备外观3D立体图
四、样件测试图片:

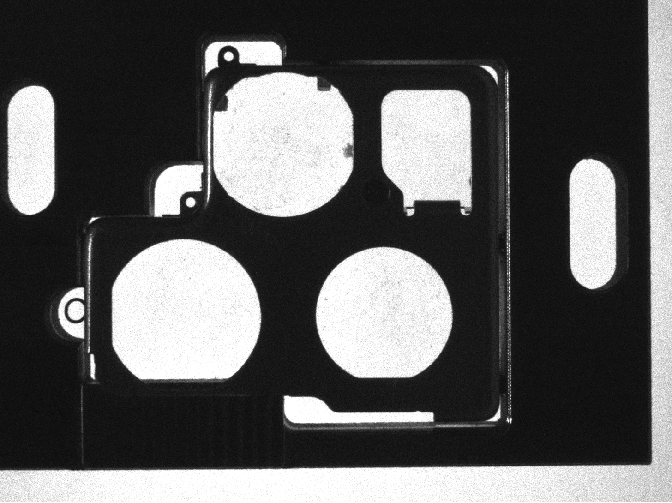

1.背光尺寸检测原图：

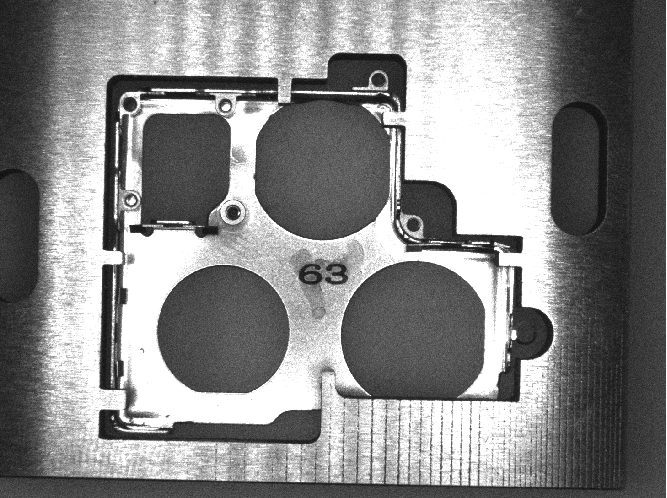

2.正光尺寸检测原图：

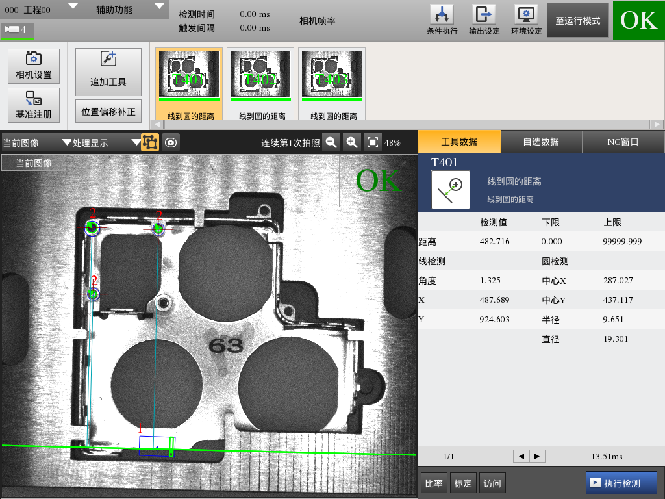

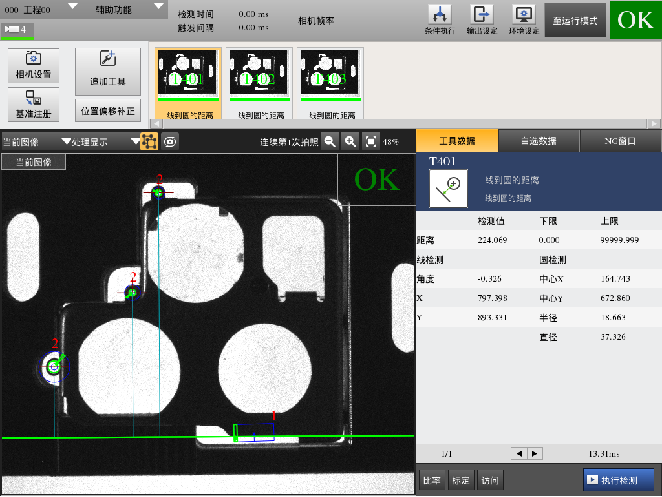

3.正光尺寸检测良品分析图：OK
五、系统安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
