精密五金冲压件外观检测设备应用于环形五金缺陷检测方案！
注明：精密五金冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于220件(取决于产品送料速度)。
商务咨询：178-5603-5060（微信同号）
一、检测内容及要求
检测内容：
最大尺寸长15mm*宽15mm*高3mm的产品的外观检测
注明：精密五金冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于220件(取决于产品送料速度)。| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 顶部内孔边粗糙 | 正光检测 | 可检 |
| 2 | 底部槽异常 | 正光检测 | 可检 |
| 3 |
|
|
|
| 4 | 外环刮伤 |
|
不可检 |
| 5 | 内槽卡渣 |
|
不可检 |

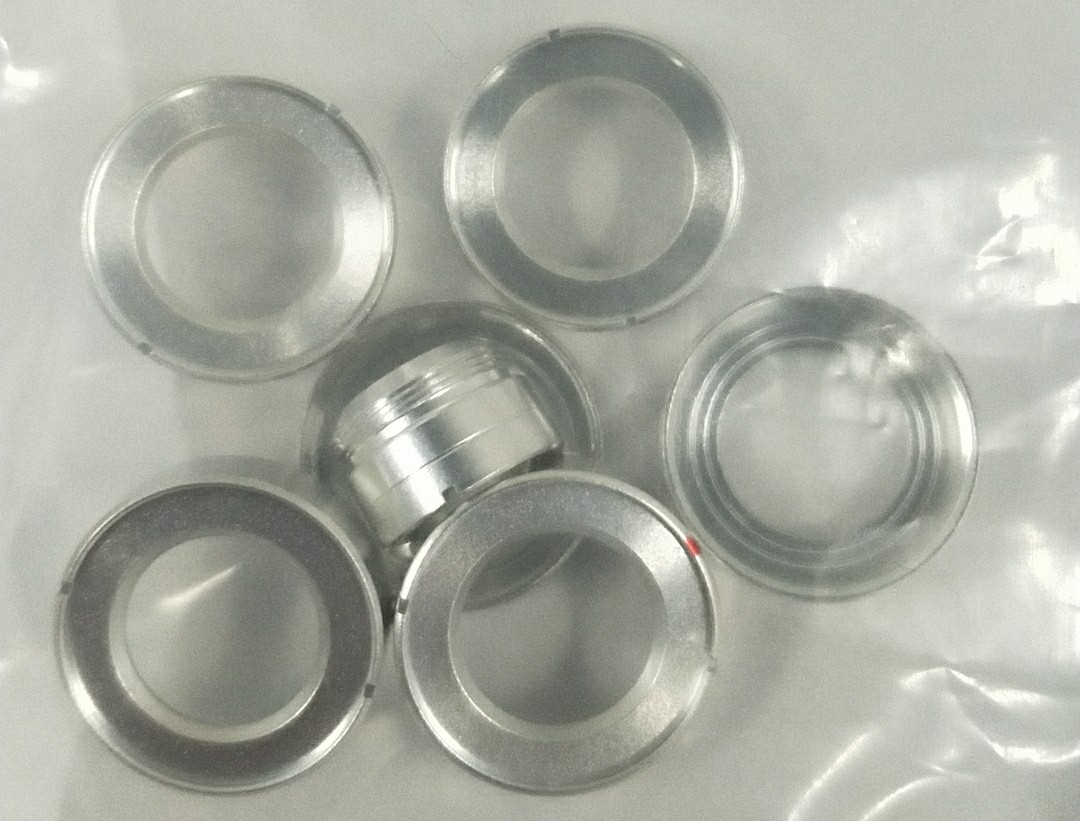

样品图：
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | SONY工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

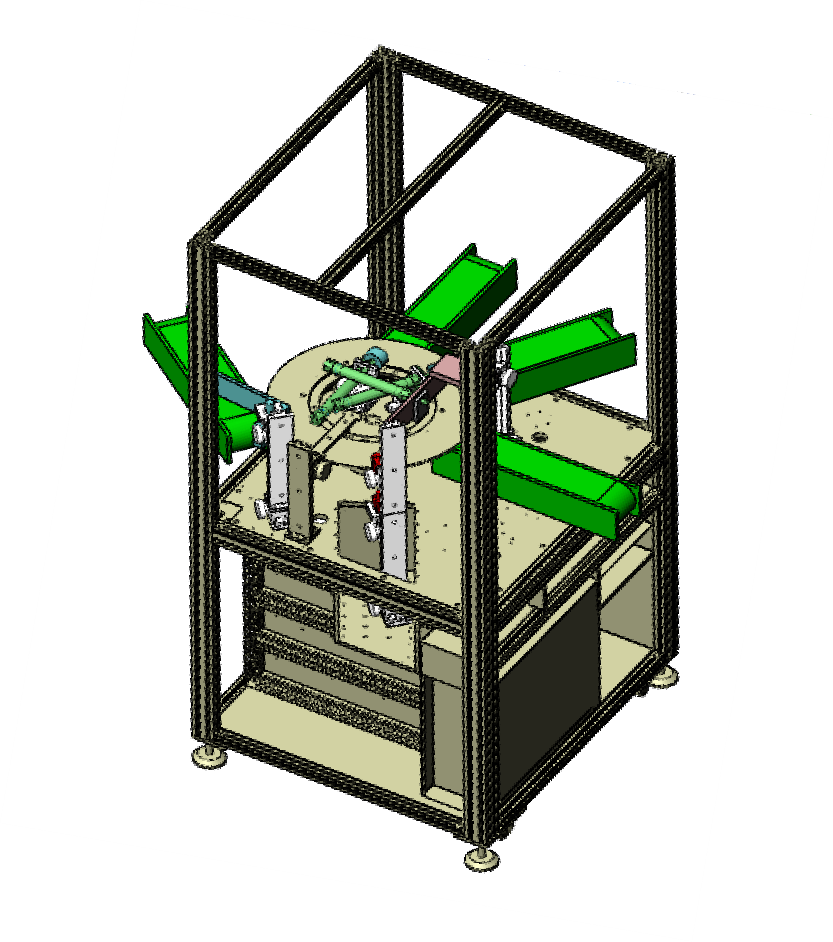

设备外观3D立体图
三、样件测试图片:

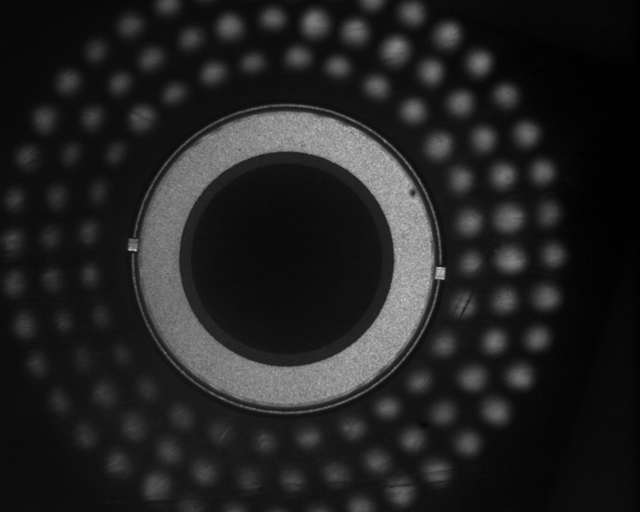

底部正光检测原图：

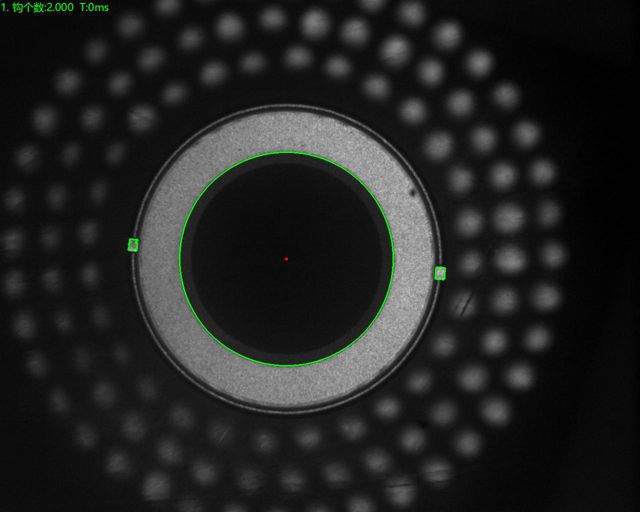

底部正光检测良品分析图：OK

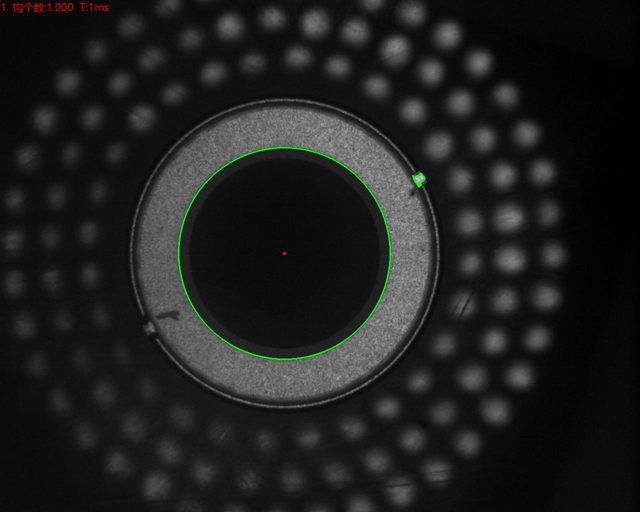

底部正光检测不良品分析图：NG 不良特征： 开槽异常 分析结果：可检

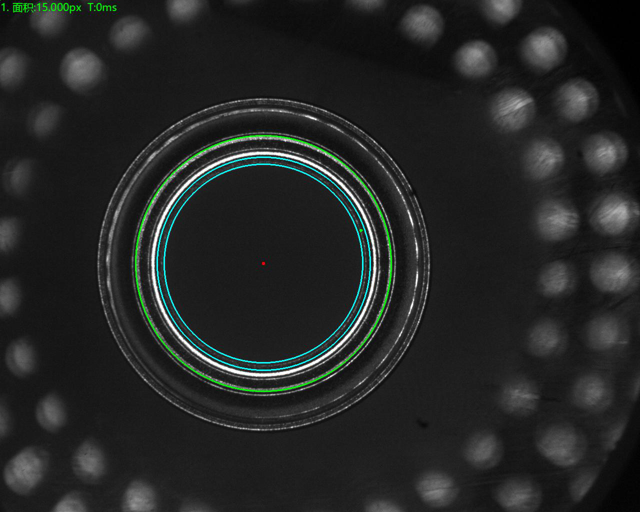

顶部正光检测良品分析图：OK

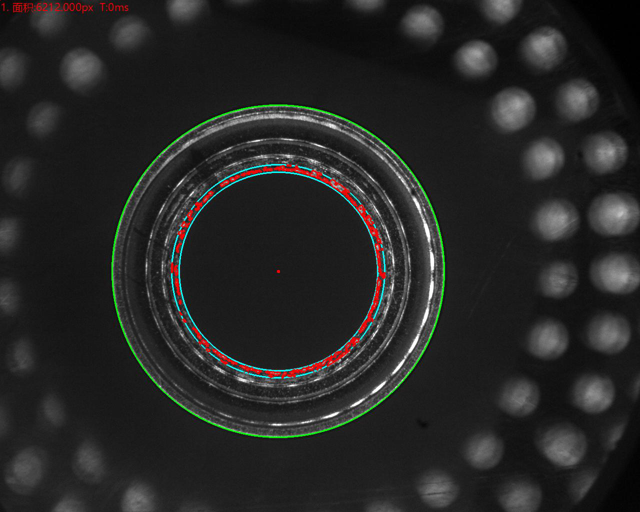

顶部正光检测不良品分析图：NG 不良特征： 内环粗糙 分析结果：可检
获取更多精密五金冲压件外观检测设备检测产品缺陷方案可登陆安徽思普泰克官网：www.sipoah.com
