轴承自动化视觉检测设备检测五金件外观方案
轴承自动化视觉检测设备检测五金件外观方案，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 电镀脏污 | 360°环形检测 | 可检 | 360°镜头只能检测5cm²以上的特征。不能检测类似轻微色差的特征 |
| 2 | 电镀渣 | 360°环形检测 | 可检 | |
| 3 | 腐蚀 |
|
不可检 | |
| 4 | 毛边 | 顶部背光检测 | 内外环毛边可检测、槽边毛刺不可检 | |
| 5 | 异物 | 顶部背光 | 可检 |
|
| 6 | 变色 |
|
不可检 |
|
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 3套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 3套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 |
| 7 | 工业镜头 | 定制360°环形检测工业镜头 | 2套 |
| 8 | 光源 | 定制光学自适应光源 | 1套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
设备外观3D立体图
三、样件测试图片:
1.顶部背光检测原图：

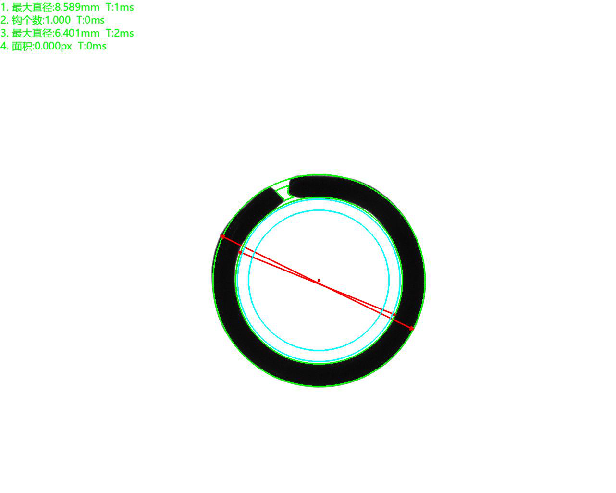

顶部背光检测良品分析图：OK

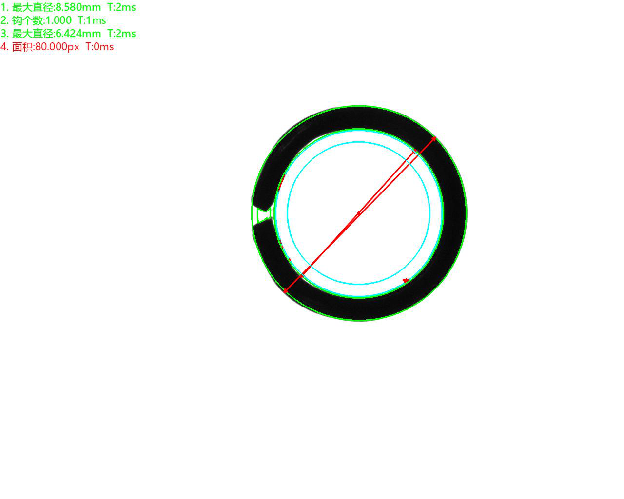

顶部背光检测不良品分析图：NG 不良原因：内毛刺
顶部背光检测不良品分析图：NG 不良原因：异物
外环360°检测原图：

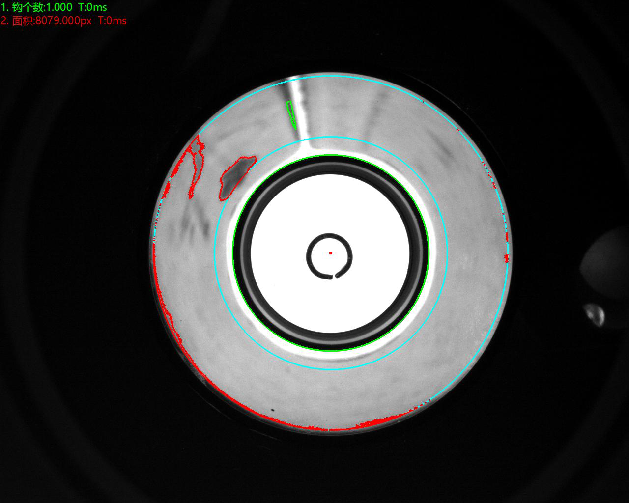

外环360°检测不良品分析图：NG 不良原因：电镀脏污
外环360°检测不良品分析图：NG 不良原因：电镀脏污
内环360°检测良品分析图：OK

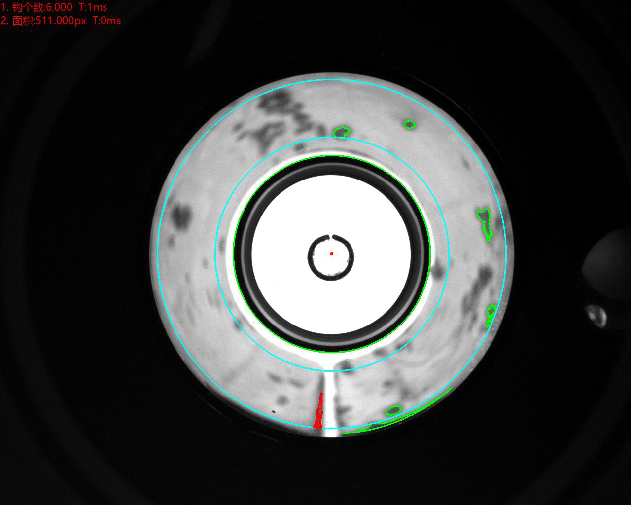

内环360°检测不良品分析图：NG 不良原因：电镀脏污
