视觉CCD检测自动化设备检测陶瓷元件外观缺陷方案！
注明：安徽思普泰克生产的视觉CCD检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
陶瓷是生活和生产不可缺少的材料,陶瓷的缺陷会严重影响陶瓷的质量,陶瓷圆环和方形陶瓷管因体积小、批量大给生产过程中的检测带来较大的难度。传统的陶瓷零件检测依靠人工肉眼检测,检测效率低、稳定性差、容易出现误检和漏检现象。
近年来,基于声光电等的无损检测方法在陶瓷缺陷检测中引起了高度关注。安徽思普泰克采用机器视觉的办法,针对陶瓷圆环或方形陶瓷管的缺陷检测。
一、检测内容及要求
检测内容：
最大尺寸长4mm*宽4mm*高2mm的产品的外观检测
注明：安徽思普泰克生产的视觉CCD检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。

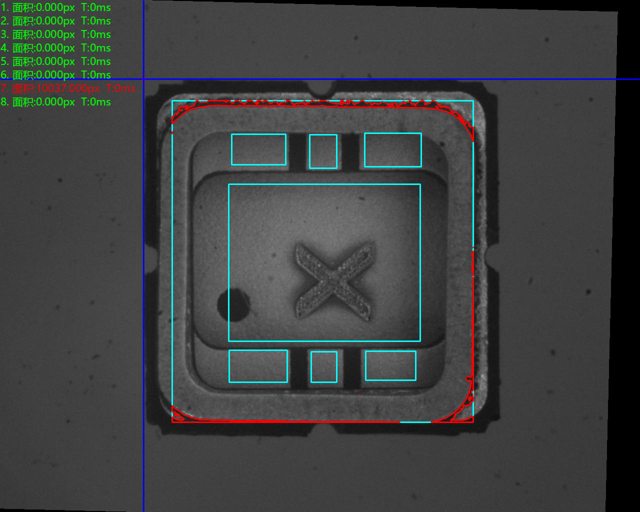

底部正光检测不良品分析图：NG 不良特征：键合指短 分析结果：可检

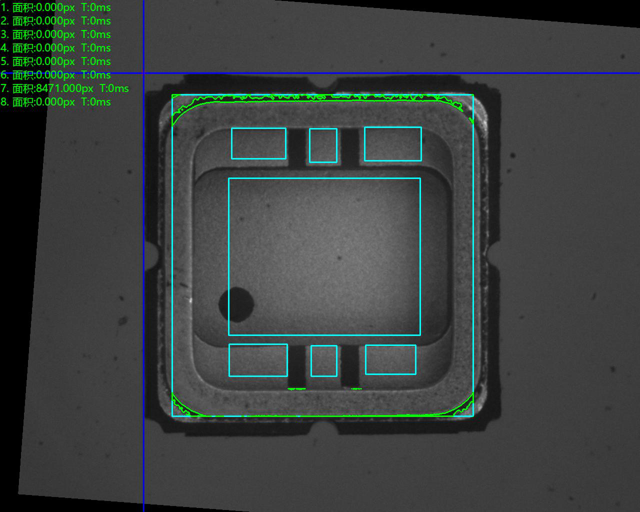

底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征：多金 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：脏污 分析结果：可检
四、视觉CCD检测自动化设备安装要求
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 多金 | 正光检测 | 可检 |
|
| 2 | 键合指短 | 正光检测 | 可检 |
|
| 3 | 漏瓷 | 正光检测 | 可检 |
|
| 4 | 键合指毛刺 | 正光检测 | 不可检 | 特征轻微，产品本身干扰大 |
| 5 | 无环 | 正光检测 | 可检 |
|
| 6 | 不通 | 正光检测 | 可检 |
|
| 7 | 崩瓷 | 正光检测 | 可检 |
|
| 8 | 脏污 | 正光检测 | 不可检 | 特征不明显，无法过滤 |
| 9 | 环偏 | 正光检测 | 不可检 | 受打光影响，无法检测 |
注明：安徽思普泰克生产的视觉CCD检测自动化设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | SONY工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

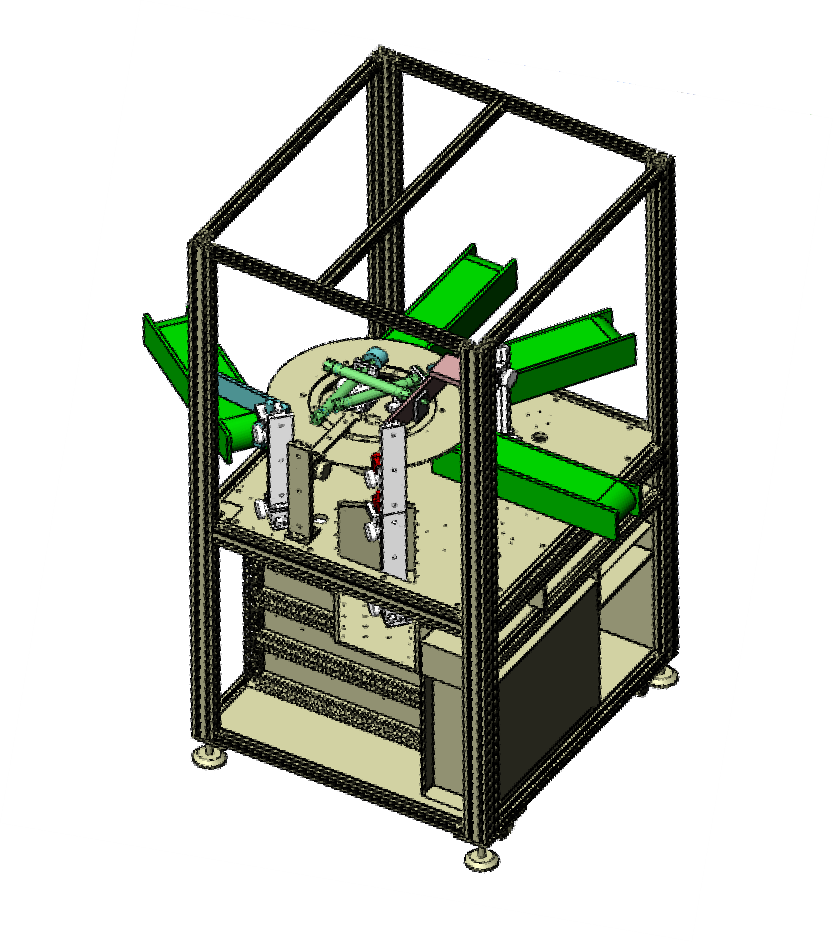

视觉CCD检测自动化设备外观3D立体图
三、样件测试图片
顶部正光检测原图：

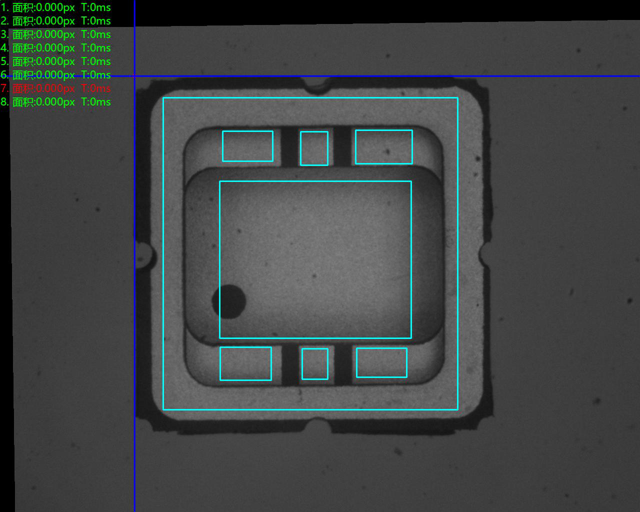

底部正光检测良品分析图：OK
三、样件测试图片
顶部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 不通 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 无环 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：环偏 分析结果：可检
底部正光检测不良品分析图：NG 不良特征：键合指短 分析结果：可检
底部正光检测良品分析图：OK

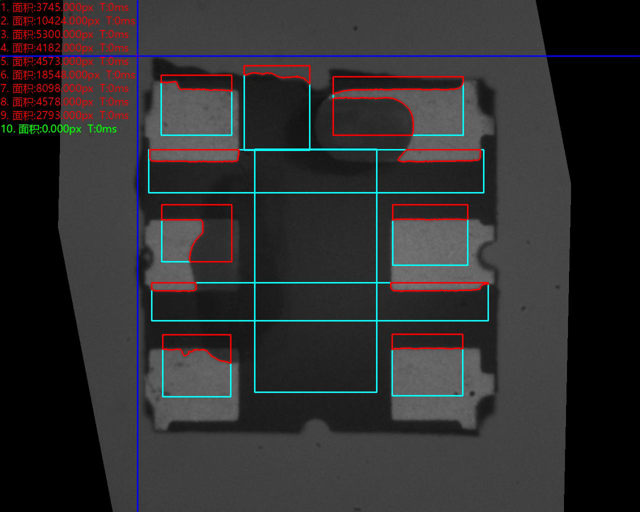

底部正光检测不良品分析图：NG 不良特征：多瓷 分析结果：可检

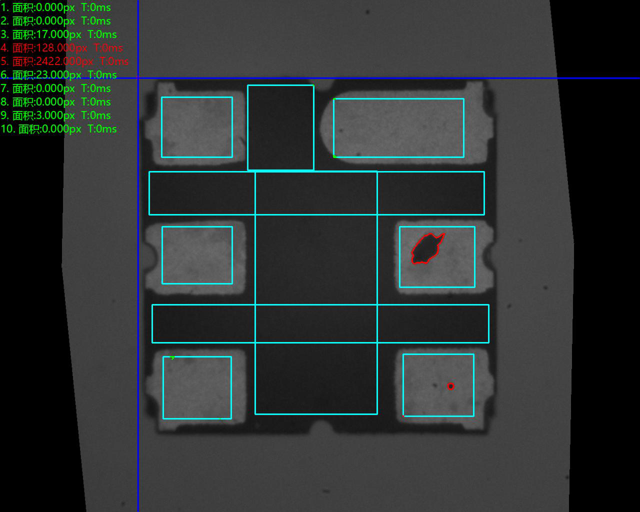

底部正光检测不良品分析图：NG 不良特征：多金 分析结果：可检

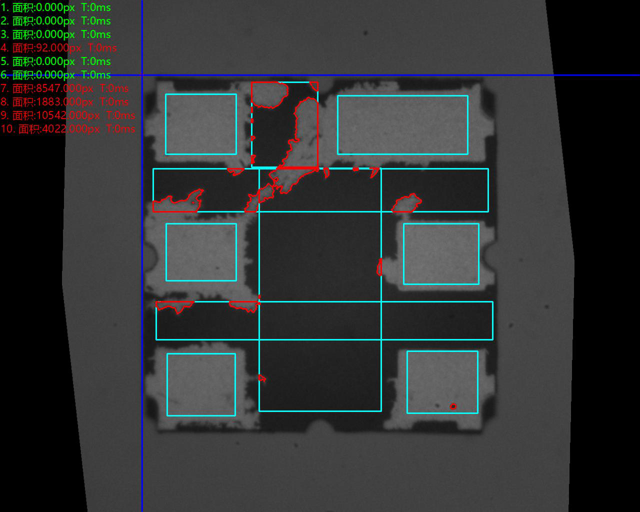

底部正光检测不良品分析图：NG 不良特征：脏污 分析结果：可检
四、视觉CCD检测自动化设备安装要求
设备放置的检测空间: 安装思普泰克视觉检测系统的标准整体检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
