机器视觉光源种类及特点!
机器视觉光源的分类主要分为5种，有同轴光源、环形光源、AOI专用光源、背光源以及条形光源等等。安徽思普泰克就给大家介绍上面的这几种光源类型。
文章标题：机器视觉光源种类及特点!
在机器视觉系统中，获得一张高质量的可处理的图像是至关重要。系统之所以成功，首先要保证图像质量好，特征明显。这样，机器视觉系统才能对产品图像进行精准分析。一个机器视觉项目之所以失败，大部分情况是由于图像质量不好，特征不明显引起的。要保证好的图像，必须要选择一个合适的光源。今天安徽思普泰克跟大家聊聊，机器视觉光源种类及特点!

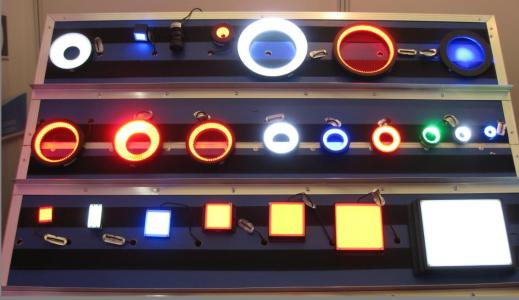

机器视觉光源的分类主要分为5种，有同轴光源、环形光源、AOI专用光源、背光源以及条形光源等等。安徽思普泰克就给大家介绍上面的这几种光源类型。
1、同轴光源
有些物体，他们的表面是凹凸不平不完整的，为了消除这些不平整的阴影图像带来的干扰，可以采用同轴光源。同轴光源采用分光镜设计，可以减少阴影带来的困扰，使得光源能够均匀的照射在物体表面，提高成像的清晰度。
2、 环形光源
所谓的环形光源，就是提供不同照射角度以及不同颜色，能够突出物体全面信息的光源。环形光源所具备的特点是LED阵列的密度高、亮度大。而且排列布阵的空间十分的紧凑，可以节省布局的空间。环形光源可以解决光源照射不全面的问题，在PCB基板检测，IC元件检测都得到了广泛的运用。
3、AOI专业光源
AOI专业光源可以突显锡焊的三维信息，减少反光，从不同角度呈现物体的信息，主要应用于电路板焊锡的检验。
4、 背光源
在物体的背光面，采用高强度的LED阵列提供光源，这样一来，就可以突出外形的轮廓特征。背光源一般采用红白两用或是红蓝多用光源，能够满足不同颜色和被测验物体的背光照明要求，主要应用在电子元件、胶片污点检测领域。
5、条形光源
方形结构或是大物件的检测，在机器视觉光源的时候一般采用的都是条形光源，因为这种光源的照射角度可以随意安装，主要应用在一些图像扫描，LED面板检测等等。
机器视觉光源特点
目前机器视觉光源主要采用LED(发光二极管)，由于其响应速度快，形状自由度、综合性价比高、使用寿命长、颜色多样等特点在行业内广泛应用：
1、响应速度快
LED发光管响应时间很短，响应时间的真正意义是能按要求保证多个光源之间或一个光源不同区域之间的工作切换，采用专用控制器给LED光源供电时，达到最大照度的时间小于10s
2、形状自由度
一个LED光源是由许多单个LED组合而成的，因而跟其他光源相比，可做成更多的形状，更容易针对用户的情况，设计光源的形状和尺寸。
3、综合性价比高
选用低廉而性能没有保证的产品，初次投资的节省很快会被日常的维护、维修费用抵消。其他光源不仅耗电是LED光源的2-10倍，而且几乎每月就要更换，浪费了维修工程师许多宝贵的时间。而且投入使用的光源越多，在器件更换和人工方面的花费就越大，因此选用寿命长的LED光源从长远看是很经济的。
4、使用寿命长
为了使图像处理单元得到精确的，重复性好的测量结果，照明系统必须保证相当长的时间内能够提供稳定的图像输入。LED光源在连续工作10,000到30,000小时后，亮度衰减，但远比其他型式的光源效果好。此外，用控制系统使其间断工作，可抑制发光管发热，寿命也将延长一倍。
5、颜色多样
除了光源的形状以外，得到稳定图像输入的另一方面就是选择光源的颜色。甚至相同形状的光源，由于颜色的不同得到的图像也会有很大的差别。实际上，如何利用光源颜色的技术特性得到最佳对比度的图像效果一直是光源开发的主要方向。
在机器视觉系统中，获得一张高质量的可处理的图像是至关重要。系统之所以成功，首先要保证图像质量好，特征明显。这样，机器视觉系统才能对产品图像进行精准分析。一个机器视觉项目之所以失败，大部分情况是由于图像质量不好，特征不明显引起的。要保证好的图像，必须要选择一个合适的光源。今天安徽思普泰克跟大家聊聊，机器视觉光源种类及特点!
机器视觉光源的分类主要分为5种，有同轴光源、环形光源、AOI专用光源、背光源以及条形光源等等。安徽思普泰克就给大家介绍上面的这几种光源类型。
1、同轴光源
有些物体，他们的表面是凹凸不平不完整的，为了消除这些不平整的阴影图像带来的干扰，可以采用同轴光源。同轴光源采用分光镜设计，可以减少阴影带来的困扰，使得光源能够均匀的照射在物体表面，提高成像的清晰度。
2、 环形光源
所谓的环形光源，就是提供不同照射角度以及不同颜色，能够突出物体全面信息的光源。环形光源所具备的特点是LED阵列的密度高、亮度大。而且排列布阵的空间十分的紧凑，可以节省布局的空间。环形光源可以解决光源照射不全面的问题，在PCB基板检测，IC元件检测都得到了广泛的运用。
3、AOI专业光源
AOI专业光源可以突显锡焊的三维信息，减少反光，从不同角度呈现物体的信息，主要应用于电路板焊锡的检验。
在物体的背光面，采用高强度的LED阵列提供光源，这样一来，就可以突出外形的轮廓特征。背光源一般采用红白两用或是红蓝多用光源，能够满足不同颜色和被测验物体的背光照明要求，主要应用在电子元件、胶片污点检测领域。
5、条形光源
方形结构或是大物件的检测，在机器视觉光源的时候一般采用的都是条形光源，因为这种光源的照射角度可以随意安装，主要应用在一些图像扫描，LED面板检测等等。
机器视觉光源特点
目前机器视觉光源主要采用LED(发光二极管)，由于其响应速度快，形状自由度、综合性价比高、使用寿命长、颜色多样等特点在行业内广泛应用：
1、响应速度快
LED发光管响应时间很短，响应时间的真正意义是能按要求保证多个光源之间或一个光源不同区域之间的工作切换，采用专用控制器给LED光源供电时，达到最大照度的时间小于10s
2、形状自由度
一个LED光源是由许多单个LED组合而成的，因而跟其他光源相比，可做成更多的形状，更容易针对用户的情况，设计光源的形状和尺寸。
3、综合性价比高
选用低廉而性能没有保证的产品，初次投资的节省很快会被日常的维护、维修费用抵消。其他光源不仅耗电是LED光源的2-10倍，而且几乎每月就要更换，浪费了维修工程师许多宝贵的时间。而且投入使用的光源越多，在器件更换和人工方面的花费就越大，因此选用寿命长的LED光源从长远看是很经济的。
4、使用寿命长
为了使图像处理单元得到精确的，重复性好的测量结果，照明系统必须保证相当长的时间内能够提供稳定的图像输入。LED光源在连续工作10,000到30,000小时后，亮度衰减，但远比其他型式的光源效果好。此外，用控制系统使其间断工作，可抑制发光管发热，寿命也将延长一倍。
5、颜色多样
除了光源的形状以外，得到稳定图像输入的另一方面就是选择光源的颜色。甚至相同形状的光源，由于颜色的不同得到的图像也会有很大的差别。实际上，如何利用光源颜色的技术特性得到最佳对比度的图像效果一直是光源开发的主要方向。
