机器视觉检测设备如何进行边缘检测？
机器视觉检测设备如何进行边缘检测，视觉检测设备就是用机器代替人眼来做测量和判断。视觉检测是指通过机器视觉产品,将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像
视觉检测设备就是用机器代替人眼来做测量和判断。视觉检测是指通过机器视觉产品,将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。是用于生产、装配或包装的有价值的机制。
今天安徽思普泰克智能制造将跟大家分享，机器视觉检测设备是如何进行边缘检测的。
（1）投影处理
投影处理是相对于检查方向进行垂直扫描，然后计算各投影线的平均浓度。
投影线平均浓度波形被称为投影波形。
算投影方向的平均浓度可以减少区域内的噪点造成的检查错误。
（2）微分处理
根据投影波形进行微分处理。可能成为边缘的、浓淡变化较大的部位，其微分值也较大。可以消除区域内浓度绝对值的变化所导致的影响。例：没有浓淡变化的部位的微分值是0，白色（255）→黑色（0） 时的值是-255。

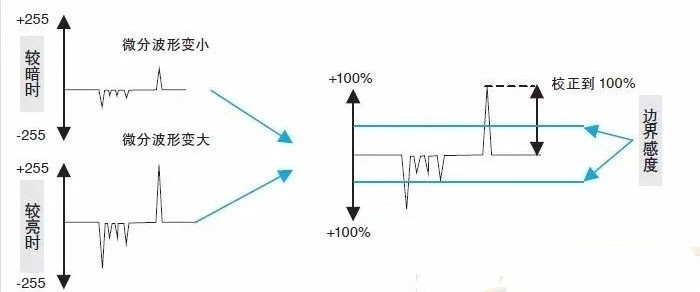

（3）通过校正使微分最大值达到100%
在实际生产线上，为了使边缘达到稳定的状态，通常会进行适当的调整以使微分绝对值达到100%。将超过预先设置的“ 边缘感度（%）”的微分波形的峰值作为边缘位置。根据浓淡变化峰值的检测原理，在照度经常发生变化的生产线上也可以稳定的检测出边缘。

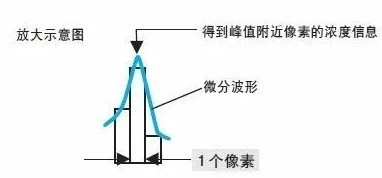

（4）亚像素处理
对于微分波形中最大部分的中心附近的3个像素，根据这3个像素形成的波形，进行修正演算。以1/100像素为单位测算边界位置（次像素处理）。
（1）投影处理
投影处理是相对于检查方向进行垂直扫描，然后计算各投影线的平均浓度。
投影线平均浓度波形被称为投影波形。
算投影方向的平均浓度可以减少区域内的噪点造成的检查错误。
（2）微分处理
根据投影波形进行微分处理。可能成为边缘的、浓淡变化较大的部位，其微分值也较大。可以消除区域内浓度绝对值的变化所导致的影响。例：没有浓淡变化的部位的微分值是0，白色（255）→黑色（0） 时的值是-255。
（3）通过校正使微分最大值达到100%
在实际生产线上，为了使边缘达到稳定的状态，通常会进行适当的调整以使微分绝对值达到100%。将超过预先设置的“ 边缘感度（%）”的微分波形的峰值作为边缘位置。根据浓淡变化峰值的检测原理，在照度经常发生变化的生产线上也可以稳定的检测出边缘。
（4）亚像素处理
对于微分波形中最大部分的中心附近的3个像素，根据这3个像素形成的波形，进行修正演算。以1/100像素为单位测算边界位置（次像素处理）。
