图像视觉检测设备检测产品外观尺寸方案
注明：图像视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于250件(取决于产品送料速度)。
一、检测内容及要求
检测内容：
最大尺寸长4.216mm*宽2.64mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 尺寸 | 背光检测 | 可检 |
|
| 2 | 纹路批锋 | 背光检测 | 可检 |
|
| 4 | 滚花不成形 | 侧面正光 | 可检 | 只可检测整圈不良、不可检测缺花 |
| 5 |
|
|
|
|
| 6 | 变形 |
|
|
没提供不良品 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于250件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300非标定制机 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | Barsler工业相机 | 2套 |
|
| 5 | 相机调节伺服模组 | SIPOTEK定制 | 2套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
|
| 7 | 光源 | 定制光学自适应光源 | 2套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

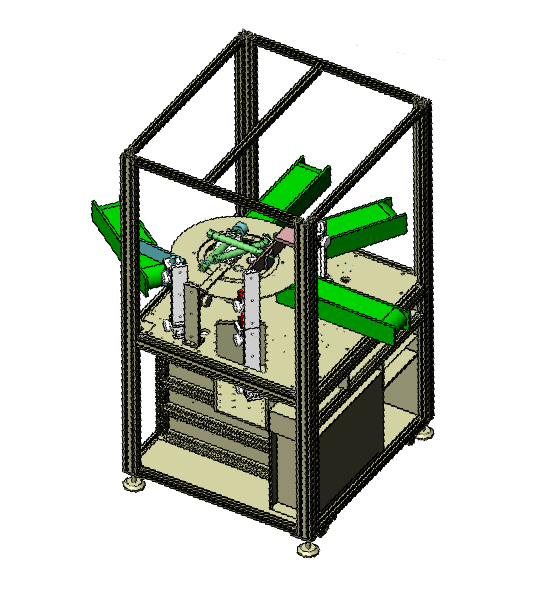

设备外观3D立体图
三、样件测试图片:

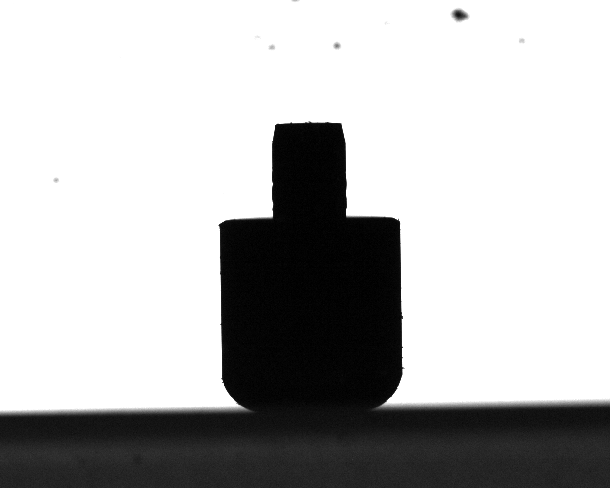

侧面背光检测原图：

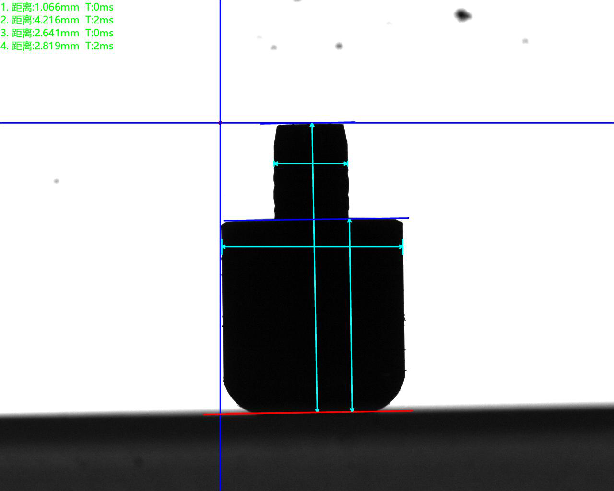

侧面背光检测良品分析图：OK

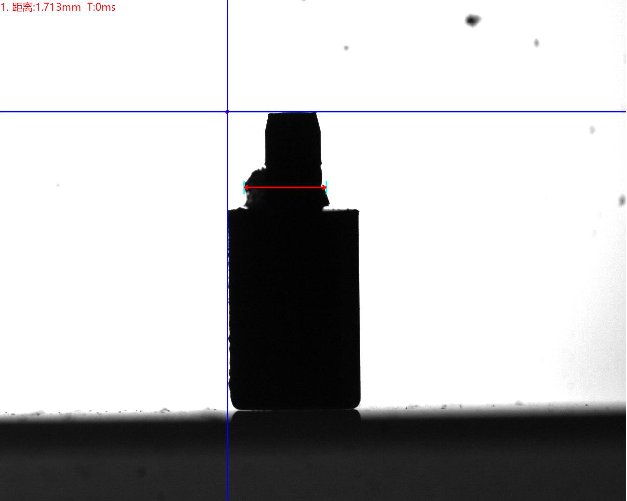

侧面背光检测不良品分析图：NG 不良特征：纹路批锋

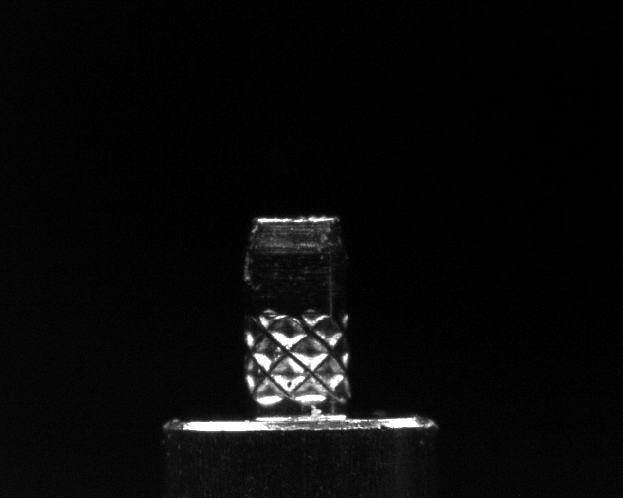

侧面正光检测原图：

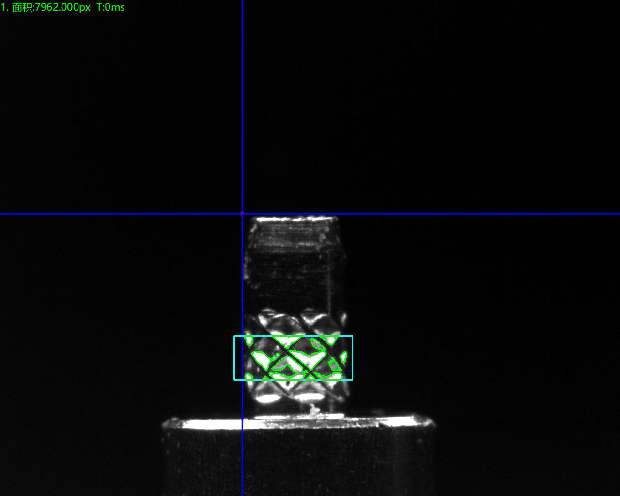

侧面正光检测良品分析图：OK

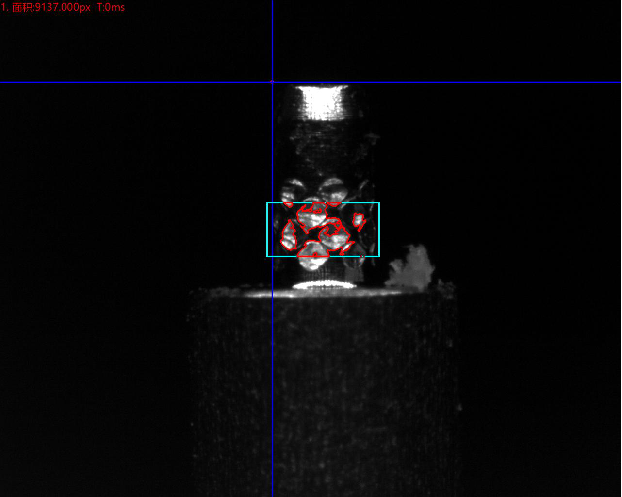

侧面正光检测不良品分析图：NG 不良特征：滚花不成形
