冲压件外观检测设备检测金属外观方案！
注明：冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
商务咨询：178-5603-5060（微信同号）
一、检测内容及要求
检测内容：
注明：冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 大端面尾钉 | 底部正光检测 | 可检 |
|
| 2 | 大端面未做倒角 | 底部正光检测 | 可检 |
|
| 4 | 大端面披锋、夹伤 | 底部正光检测 | 可检 |
|
| 5 | 切削不良 | 顶部正光检测 | 可检 |
|
| 6 | 外径夹伤导致端面变形 | 侧面正光检测 | 可检 | 处在两相机视野夹角位置不可检 |
| 7 | 外径粗糙 | 侧面正光检测 | 可检 |
注明：冲压件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
二、设备组成及主要机构

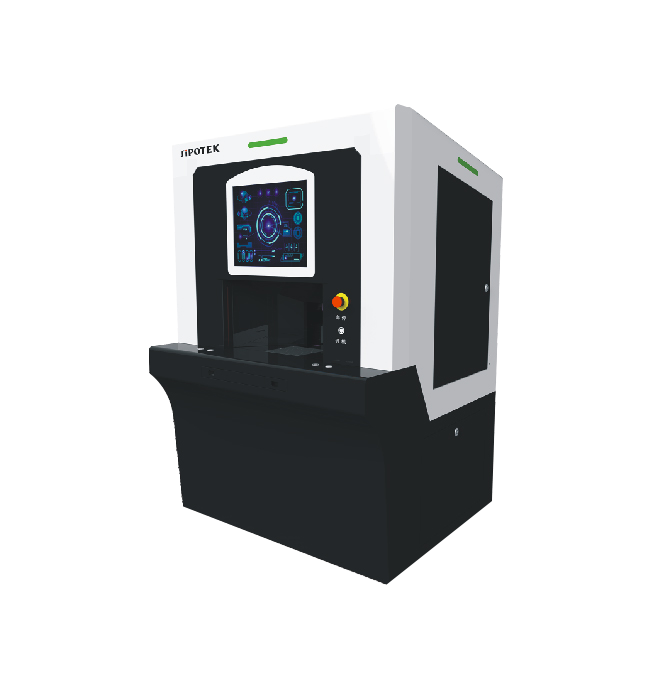

设备型号：SP-T300云盘检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 | 数据可上传 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
|
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
|
| 4 | 工业相机 | SONY工业相机 | 5套 |
|
| 5 | 相机调节模组 | SIPOTEK定制 | 5套 |
|
| 6 | 工业镜头 | FA高清光学工业镜头 | 5套 |
|
| 7 | 光源 | 定制光学自适应光源 | 6套 |
|
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
|
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
|
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
|

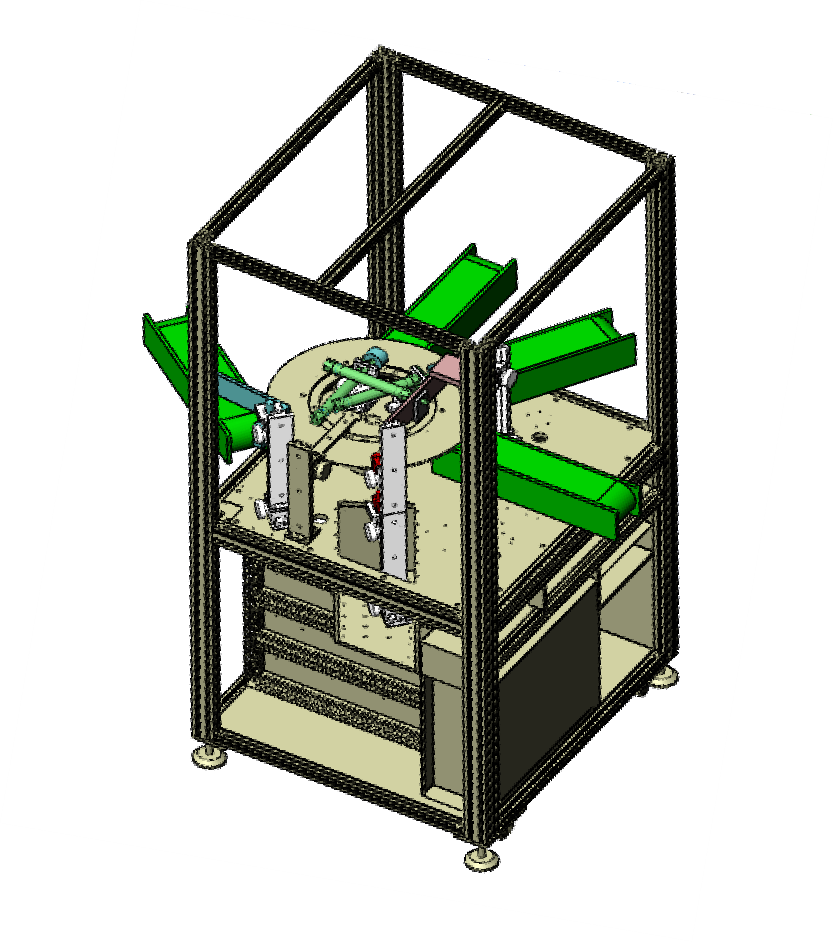

冲压件外观检测设备外观3D立体图
三、样件测试图片:

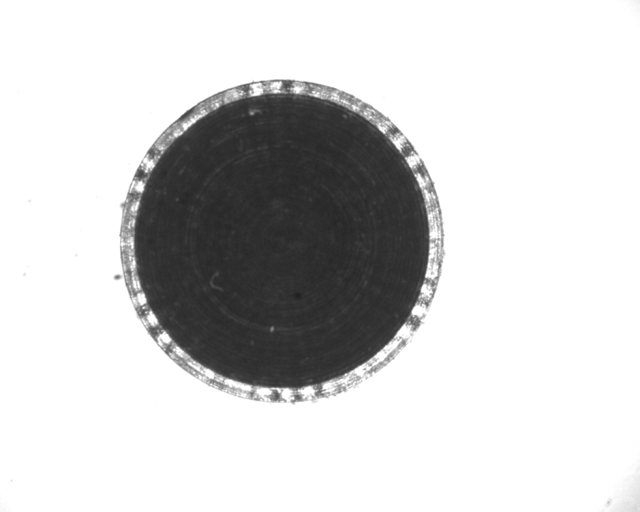

底部正光检测原图：

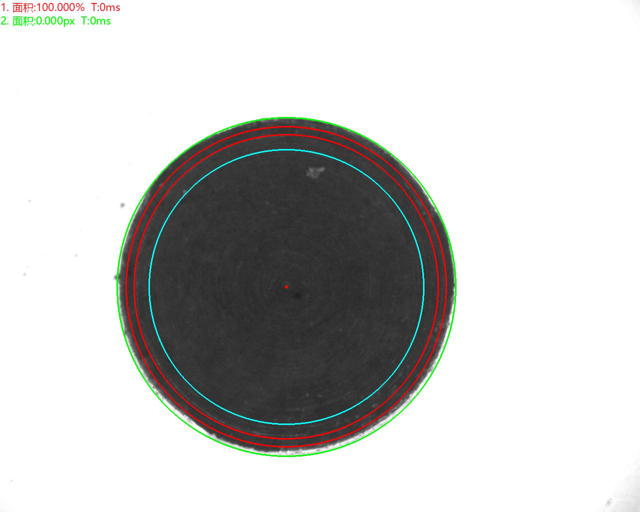

底部正光检测良品分析图：OK

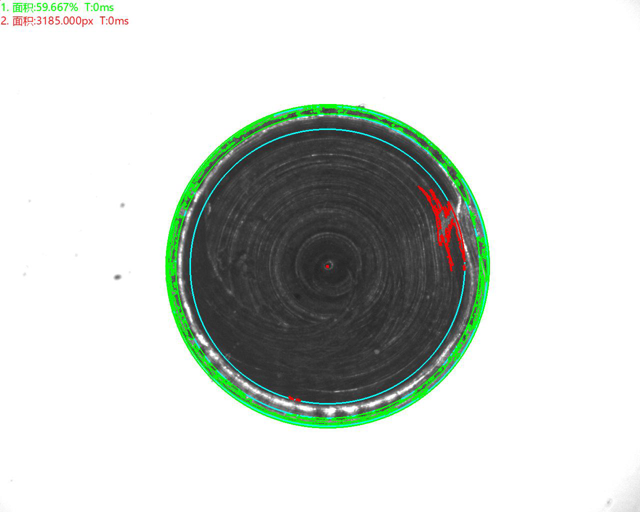

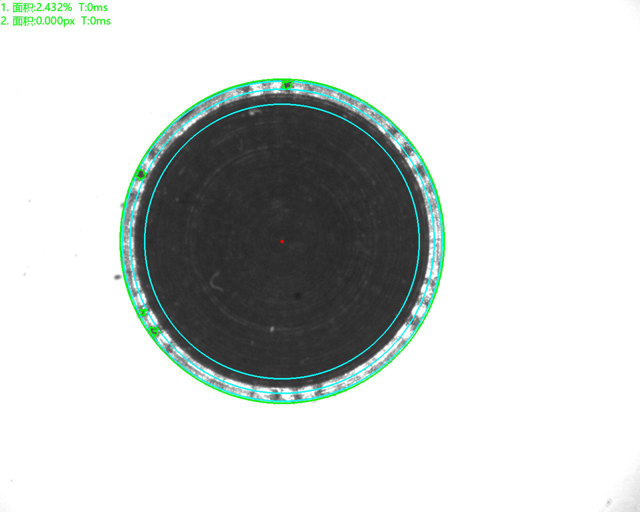

底部正光检测不良品分析图：NG 不良特征： 大端面夹伤 分析结果：可检

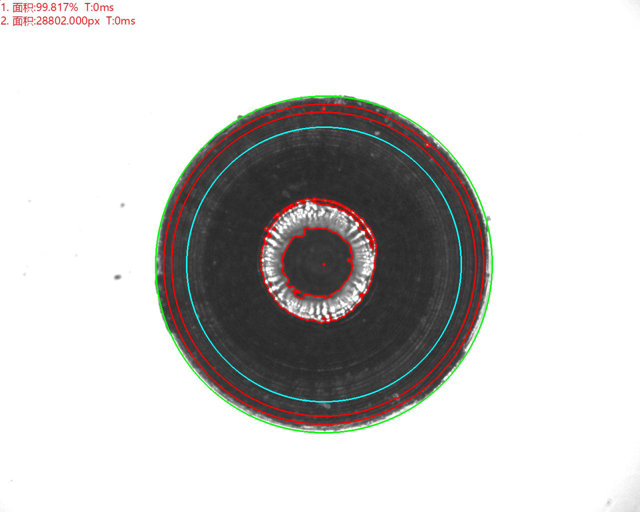

底部正光检测不良品分析图：NG 不良特征： 大端面尾钉 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 未做倒角 分析结果：可检
三、样件测试图片:
底部正光检测原图：
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良特征： 大端面夹伤 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 大端面尾钉 分析结果：可检
底部正光检测不良品分析图：NG 不良特征： 未做倒角 分析结果：可检

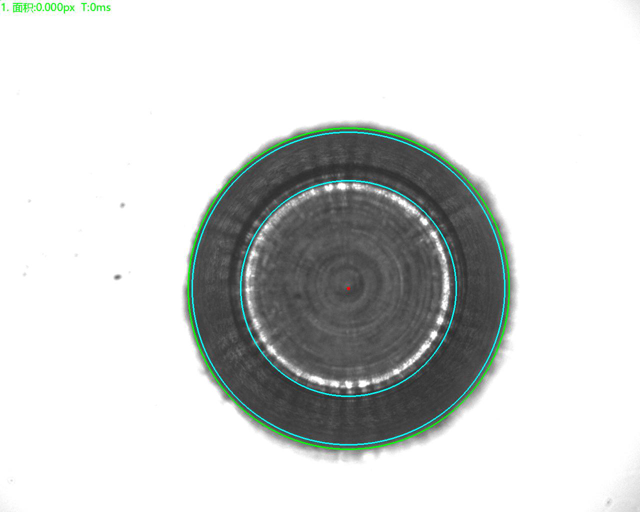

顶部正光检测良品分析图：OK

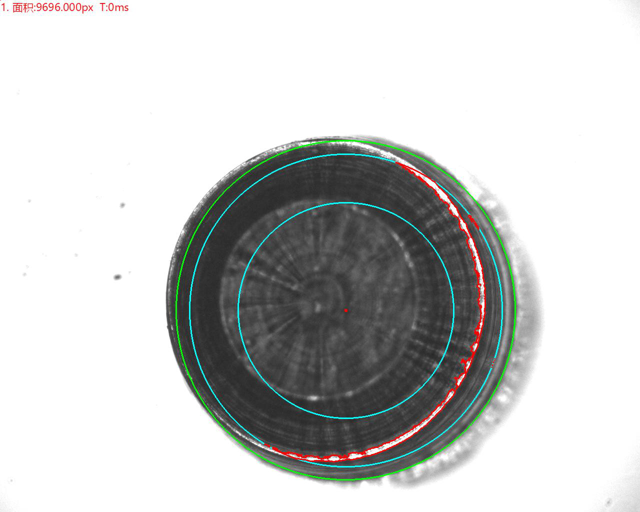

顶部正光检测不良品分析图：NG 不良特征： 切削不良 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 外径夹伤 分析结果：可检
侧面正光检测良品分析图：OK
侧面正光检测不良品分析图：NG 不良特征： 外径粗糙 分析结果：可检
