轴承自动化视觉检测设备检测螺母外观方案
注明：轴承自动化视觉检测设备，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)
商务咨询：178-5603-5060（微信同号）
一、检测内容及要求
检测内容：
产品的外观、尺寸检测
|
序号 |
检测位置 |
检测方式 |
是否可检 |
备注 |
| 1 | 顶部焊点不良 | 顶部正光检测 | 可检99.9% |
|
| 2 | 顶部圆盘缺陷 | 顶部正光检测 | 可检99.9% |
|
| 3 | 侧面高度 | 侧部背光检测 | 可检99.9% |
|
| 4 | 检测螺牙有无 | 45度正光检测 | 可检99.9% |
|
| 5 | 斜牙 | 底面背光检测 | 可检99.9% |
|
| 6 | 烂牙 | 侧面背光检测 | 可检50% | 孔内中间段烂牙无法打光呈现 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。

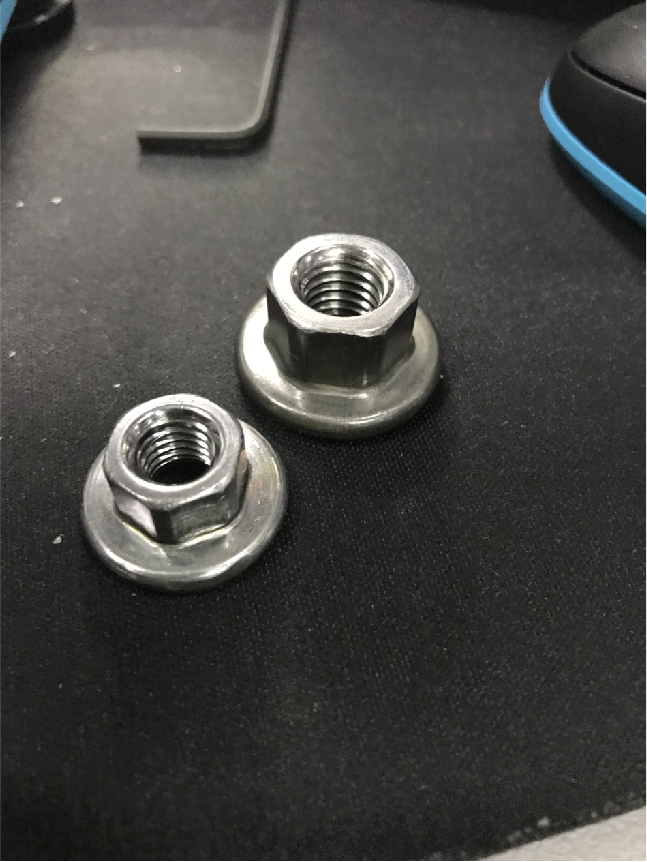

样品图：
设备外观3D立体图
二、设备组成及主要机构
设备型号：SP-T300标准设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 5套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 5套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 5套 |
| 7 | 光源 | 定制光学自适应光源 | 5套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
三、样件测试图片:

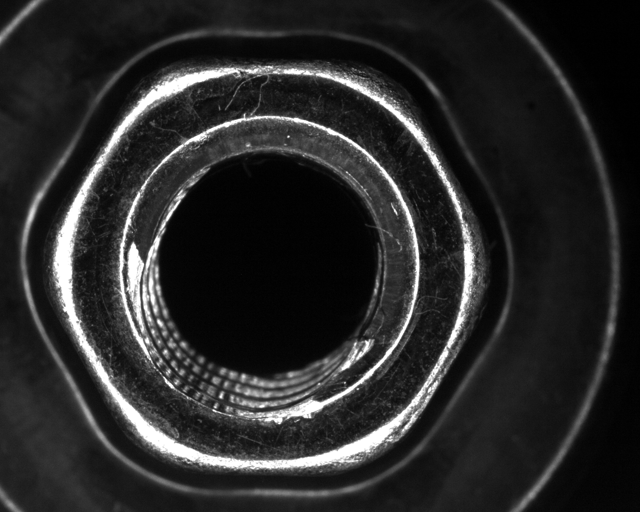

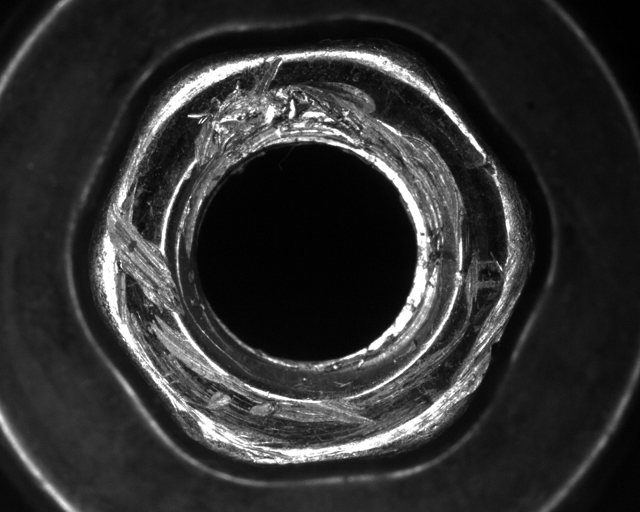

顶部正光检测原图：

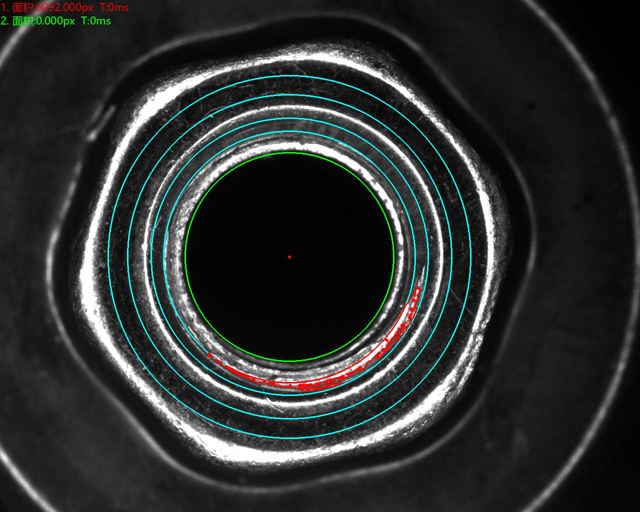

顶部正光检测良品分析图：OK

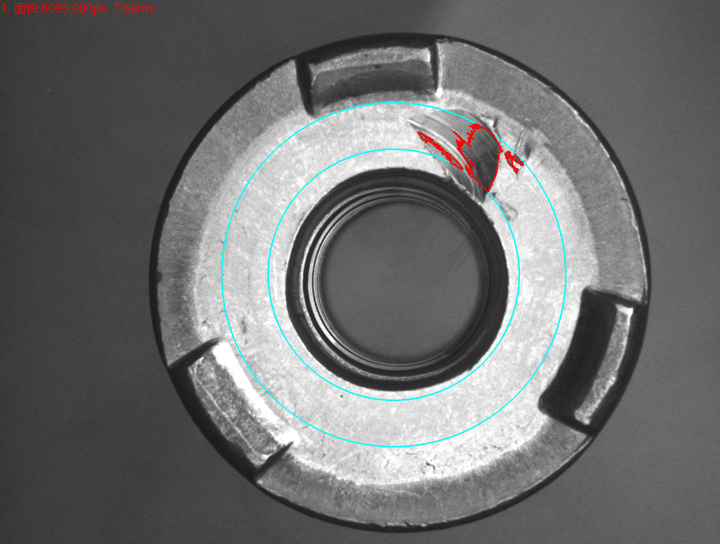

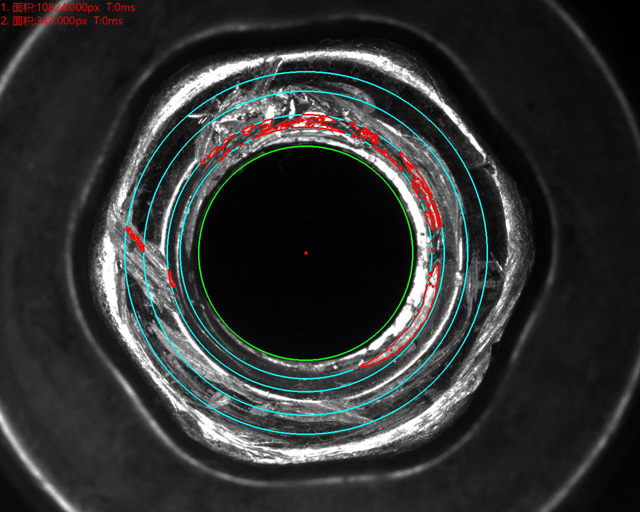

顶部正光检测不良品分析图：NG 不良原因：焊点不良

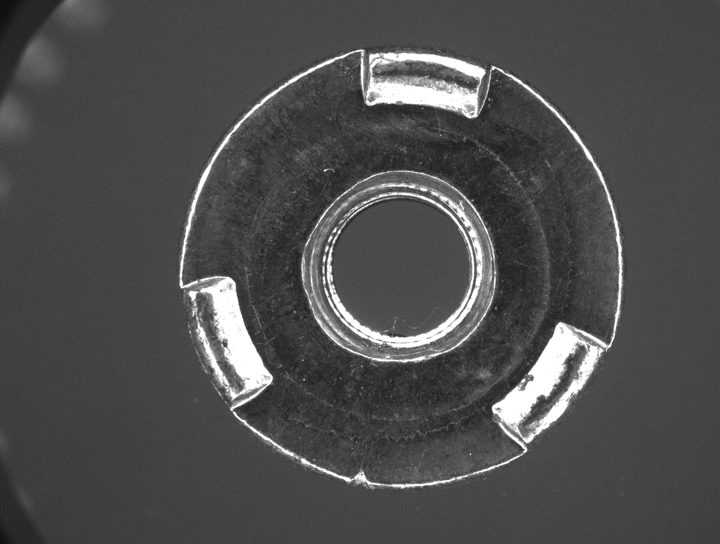

顶部正光检测原图：

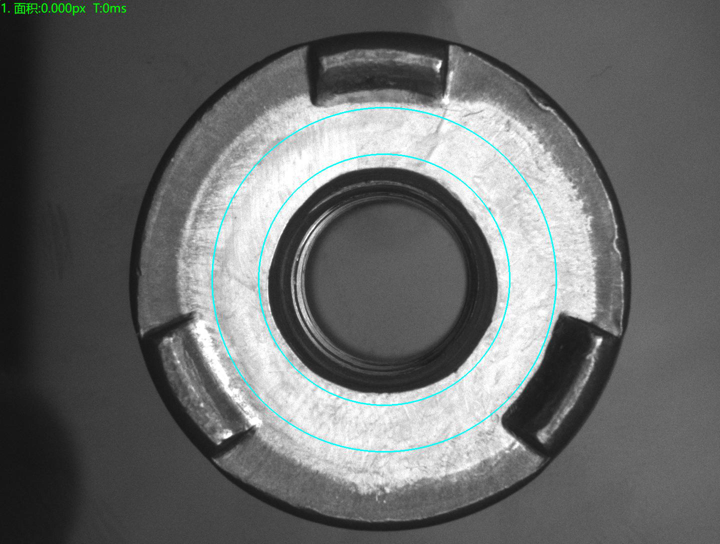

顶部正光检测良品分析图：OK

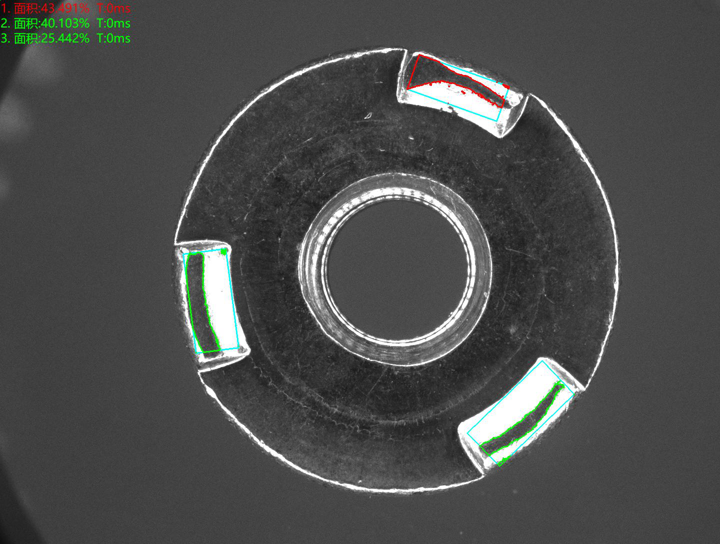

顶部正光检测不良品分析图：NG 不良原因：焊点不良
顶部正光检测良品分析图：OK
顶部正光检测不良品分析图：NG 不良原因：圆盘缺陷
45度顶部正光检测原图：
45度顶部正光检测不良品分析图：NG 不良原因：无牙
底部正光检测不良品分析图：NG 不良原因：斜牙
底部正光检测不良品分析图：NG 不良原因：斜牙

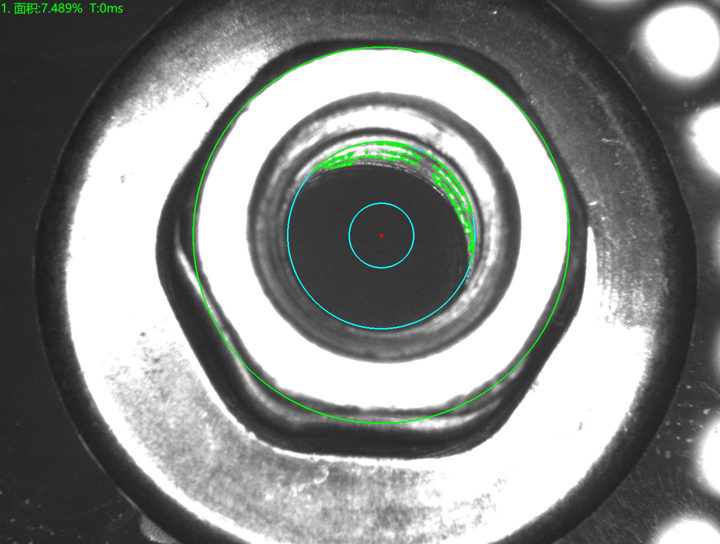

底部正光检测不良品分析图：NG 不良原因：烂牙
底部正光检测不良品分析图：NG 不良原因：斜牙
底部正光检测不良品分析图：NG 不良原因：斜牙
底部正光检测不良品分析图：NG 不良原因：烂牙
四、轴承自动化视觉检测设备安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
