散热片机器视觉技术检测方案

思普泰克智能制造科技有限公司——散热片视觉检测方案方案：

一：检测内容及要求



检测工件面积：

       长42.55*宽18.50mm*高11.50mm的样件的外观、尺寸检测

检测内容：

               1:侧面正光检测尺寸

   2:侧面正光检测外观

               3:顶部背光检测尺寸

               4:顶部正光检测外观

   5:底部正光检测外观

               6:底部正光检测外观

               7:侧面背光检测尺寸

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量50-100件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构



整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 7套,顶部正光1个 ，顶部背光1个，底部正光2个，侧面正光2个 ，侧面背光1个

5:工业镜头: 5套FA工业镜头，2套远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备（振动盘、直振、控制器）

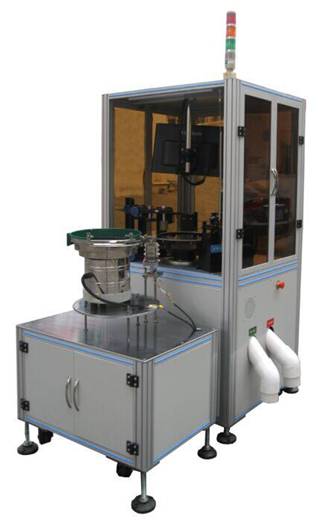

二.1： 设备外观3D立体图

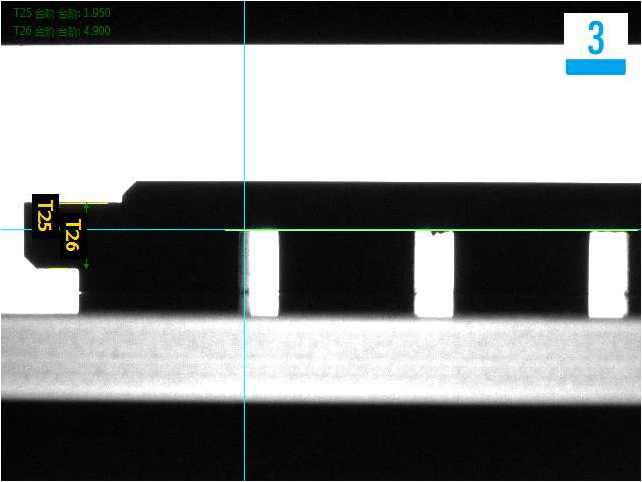

三：1 侧面正光检测方式



侧面检测效果原图:

三：1 侧面正光检测方式



侧面检测良品分析图:OK



三：1 侧面正光检测方式



侧面检测不良品分析图:NG

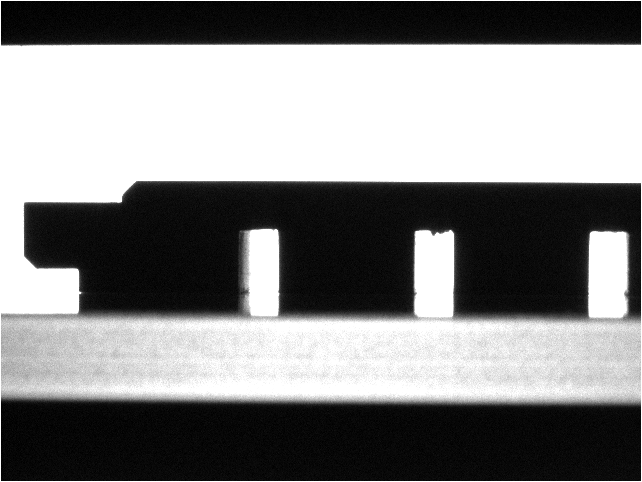

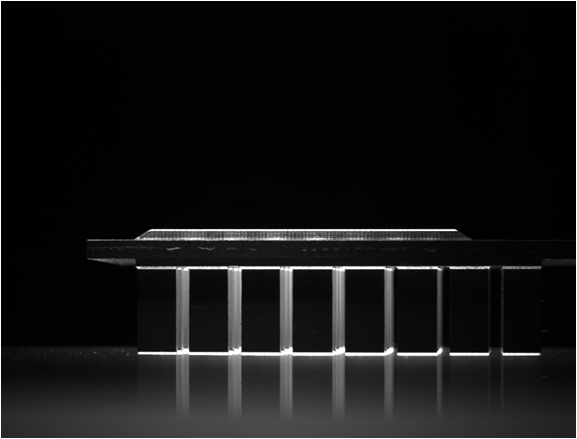

三：2 侧面正光检测方式



侧面检测效果原图:

三：2 侧面正光检测方式



侧面检测良品分析图:OK

三：2 侧面检测方式



侧面检测不良品分析图:NG

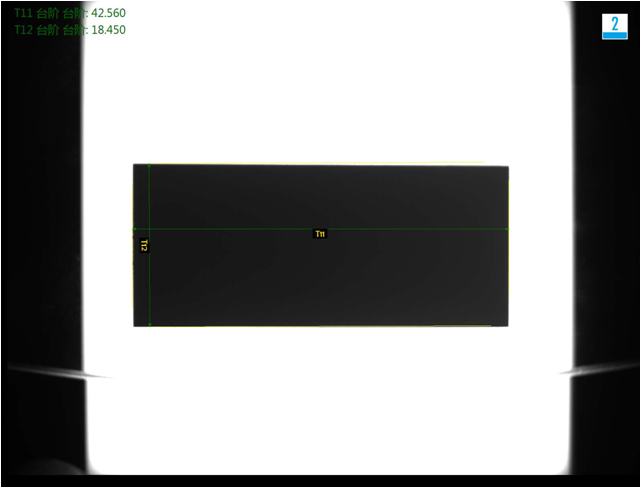

三：3 顶部检测方式



顶部检测效果原图:

三：3 顶部检测方式



顶部检测良品分析图:   OK

三：4 顶部检测方式



顶部检测效果原图:

三：4 顶部检测方式



顶部检测不良品分析图(污点、划伤):   NG

三：4 顶部检测方式



顶部检测不良品分析图(污点、划伤):   NG

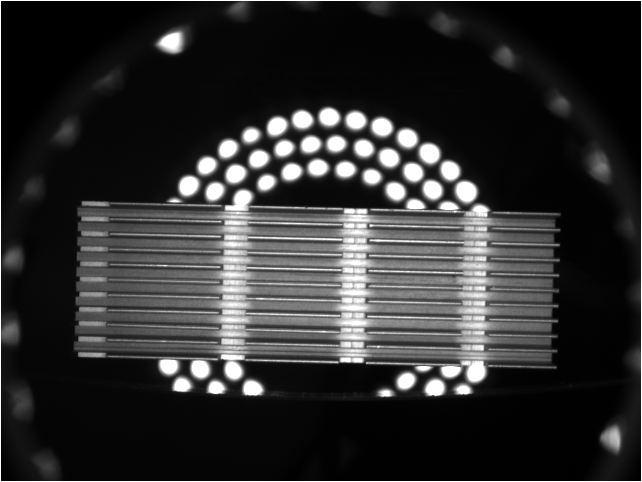

三：5 底部检测方式



底部检测效果原图:

三：5 底部检测方式



底部检测良品分析图:OK

三：5 底部检测方式



底部检测不良品分析图(歪斜不良):NG

三：6 底部检测方式



底部检测效果原图:

三：6 底部检测方式



底部检测良品分析图:OK

三：6 底部检测方式



底部检测不良品分析图(毛边):NG

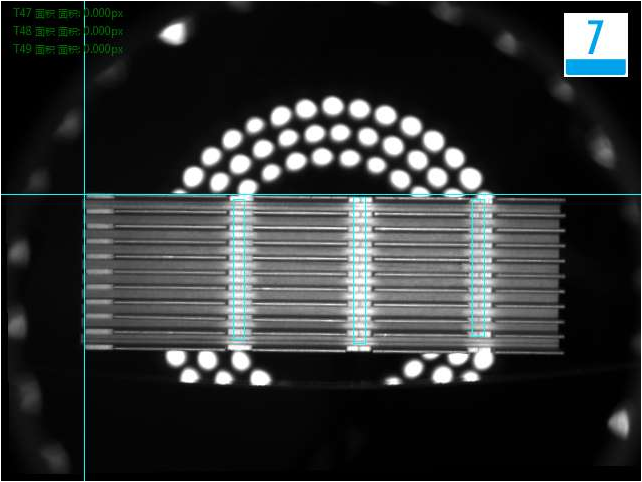

三：7 侧面检测方式



侧面检测效果原图:

三：7 侧面检测方式



侧面检测良品分析图:OK

四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA，气压0.35～0.7MPa



以上是散热片视觉检测方案，更多方案可咨询思普泰克官网www.sipoah.com 或商务咨询：178-5603-5060（微信同号）
