排针机器视觉检测方案

排针机器视觉检测方案_思普泰克智能制造科技有限公司


一：检测内容及要求

检测工件面积：

               长度42.5*7*8.5的正面外观和高度检测

检测内容：

               1:顶部检测框槽反料、针孔破损

               2:侧面检测插针的高度

               3:底部检测框槽反料、针孔破损

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:  3套,分别顶部检测框槽反料,针孔开裂。侧面检测插针高度

                    底部检测框槽反料，针孔开裂。

5:工业镜头: 3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 正面检测方式

正面检测效果原图:

三：1 正面检测方式

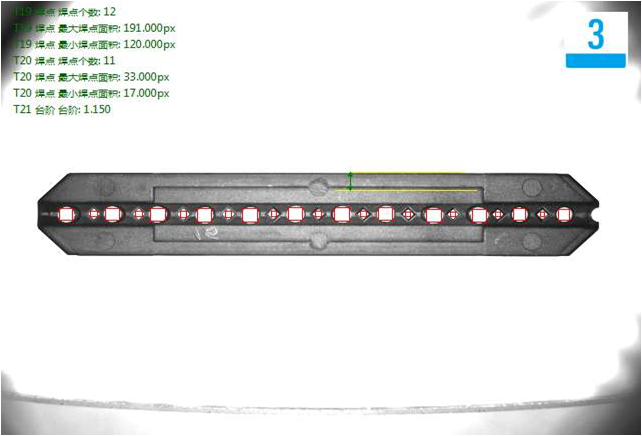

正面检测良品分析图:OK

三：1 正面检测方式

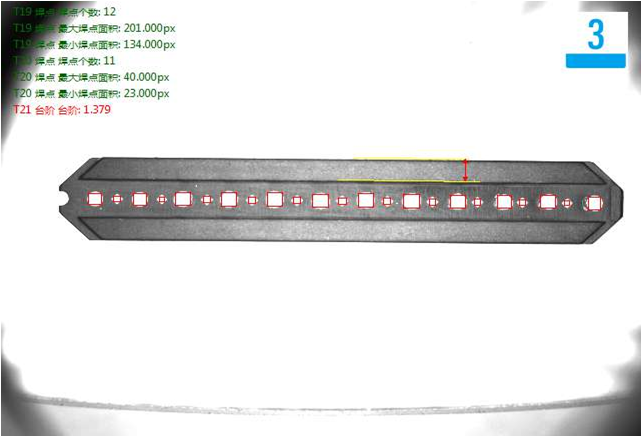

正面检测框槽反料不良品分析图:NG

三：2侧面检测方式

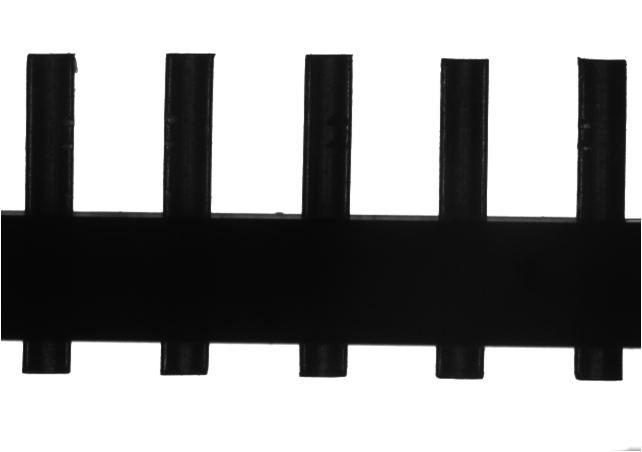

侧面检测效果原图:

三：2侧面检测方式

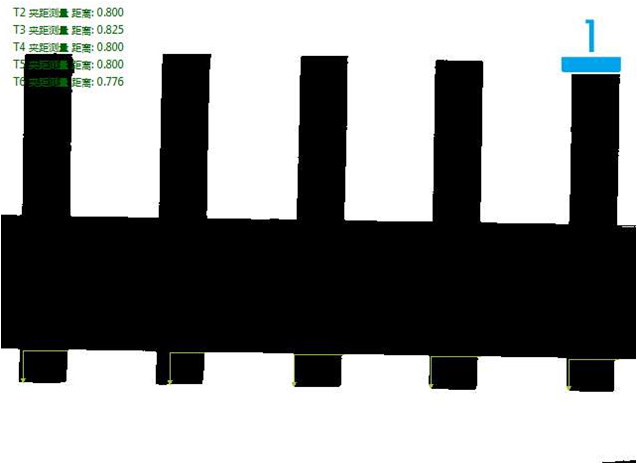

侧面检测良品分析图:OK、

三：2侧面检测方式

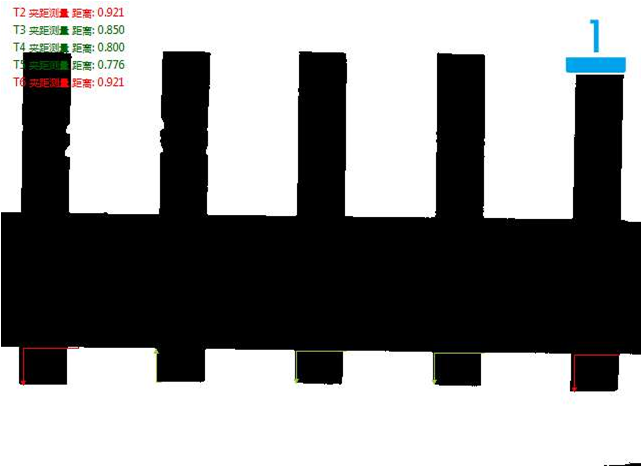

侧面检测不良品分析图:NG

三：3 底部检测方式

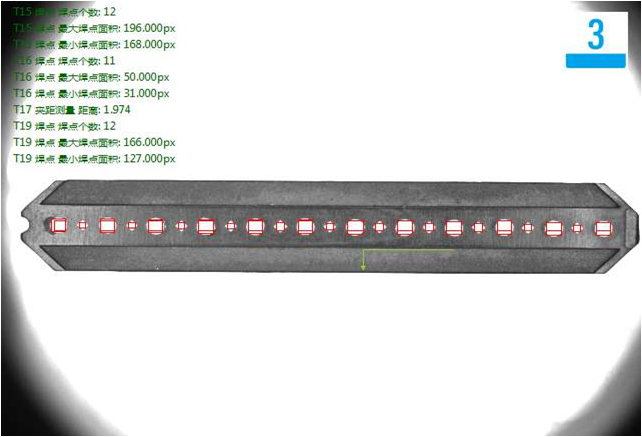

底部检测良品分析图:OK

三：3底部检测方式

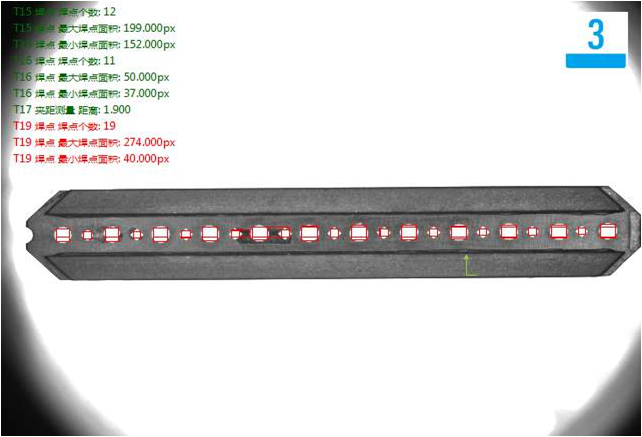

底部检测针孔不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上就是排针机器视觉检测方案，详细请咨询思普泰克https://www.sipoah.com/  商务咨询：178-5603-5060（微信同号）
