引脚样件电子元器件外观采用机器视觉检测方案

商务咨询：178-5603-5060（微信同号）

思普泰克智能制造科技有限公司——引脚样件视觉检测设备检测案例：

一：检测内容及要求

检测工件面积：

         长13.09mm*宽8.83mm高5.88mm样件的外观＆尺寸检测

检测内容：

               1:底部正光检测外观

               2:顶部正光检测外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测200-250，数量根据样件送料速度。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套：1个底部正光   1个顶部正光

5:工业镜头:2套：2个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

二.1： 设备外观3D立体图

三：1 底部正光检测方式

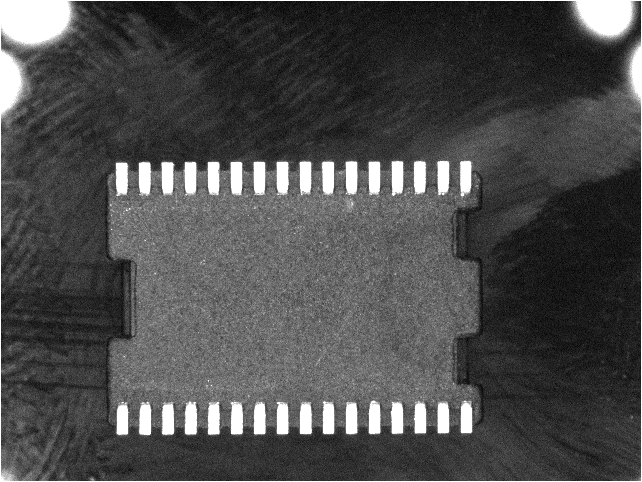

底部检测效果原图:

三：1  底部正光检测方式

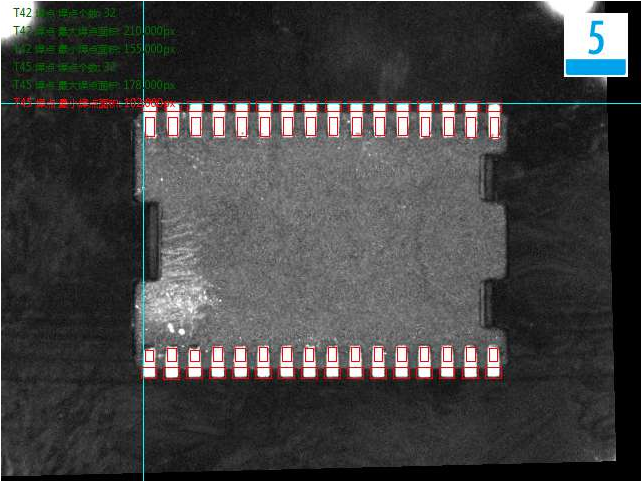

底部检测良品分析图:OK

三：1  底部正光检测方式

底部检测不良品（反面卡珠子）分析图:NG

三：1  底部正光检测方式

底部检测不良品（反面歪脚）分析图:NG

三：1  底部正光检测方式

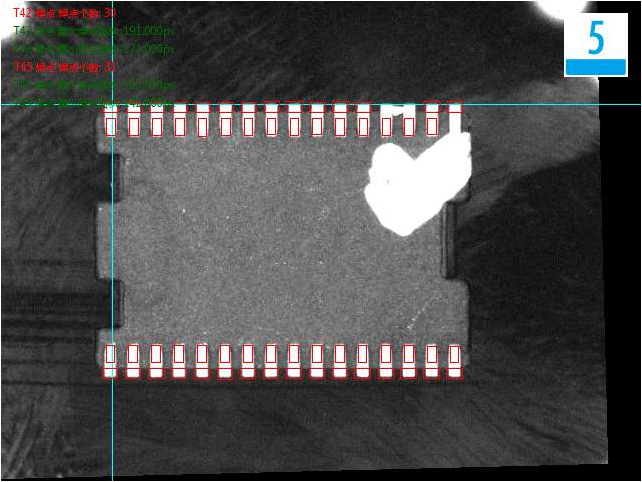

底部检测不良品（毛边）分析图:NG

三：1  底部正光检测方式

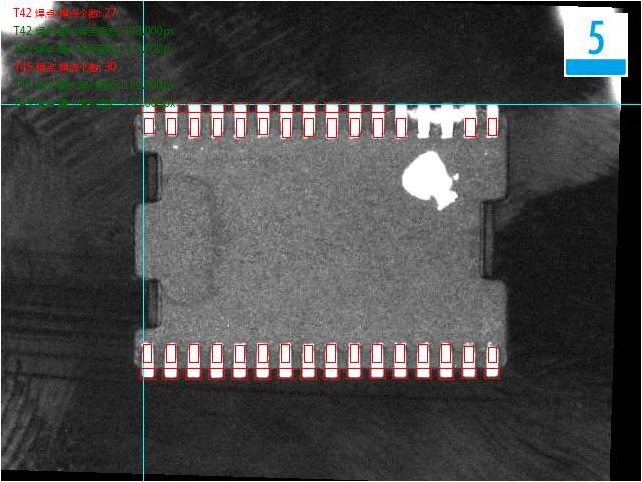

底部检测不良品（细渣）分析图:NG

三：2 顶部正光检测方式

顶部检测效果原图:

三：2  顶部正光检测方式

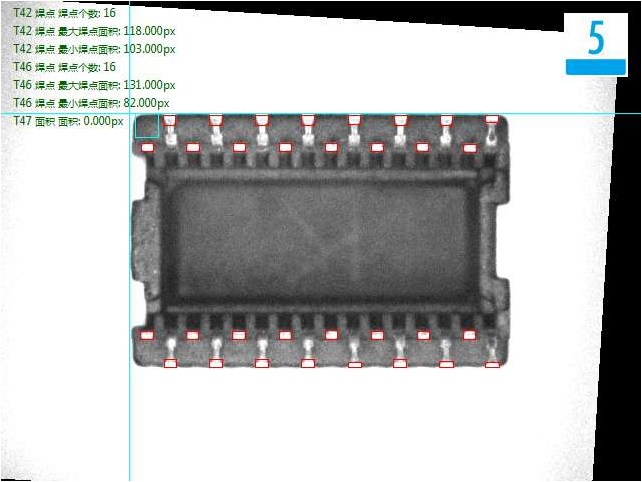

顶部检测良品分析图:OK

三：2  顶部正光检测方式

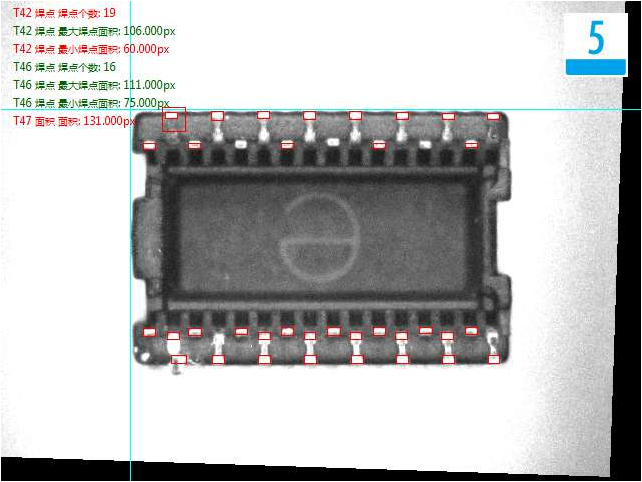

顶部检测不良品（正面歪脚）分析图:NG

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

更多视觉检测设备应用案例，欢迎咨询思普泰克www.sipoah.com
